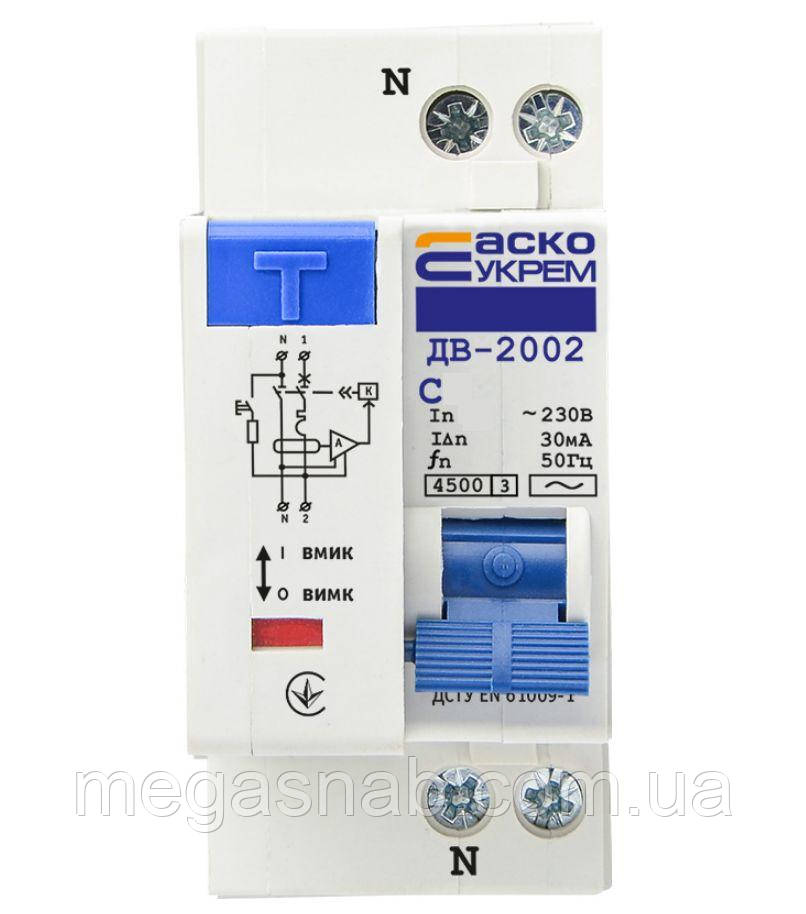

Диференціальний автомат ДВ2002 10А/30мА Аско

Диференціальний автомат ДВ2002 10А/30мА Аско, являє собою комбінацію двох електротехнічних пристроїв: пристрої захисного відключення (УЗО) і автоматичного вимикача (АВ). Призначені для захисту низьковольтних електричних ланцюгів від надструмів, можливого витоку електричної енергії, потенційної можливості розкрадання електричної енергії деякими способами. І що особливо слід відзначити - для захисту людини від ураження електричним струмом.

Призначення Диференціального автомата

• Захист електричних ланцюгів від струмових перевантажень і коротких замикань.
• Оперативні комутації електричних ланцюгів.
• Захист людей та тварин від ураження електричним струмом у разі прямого або непрямого дотику до струмоведучих частин електроустановок, а також до частин, які можуть опинитися під напругою у разі пошкодження ізоляції.
• Попередження виникнення пожеж, викликаних несправністю електричної ланцюга.

Принцип дії Диференціального автомата

Принцип дії вимикачів побудований на фіксації різницевого (диференціального) струму (різниці між прямим і зворотним струмом), що з'являється при виникненні струму витоку. Датчиком наявності струму витоку є диференціальний трансформатор струму, сигнал з якого подається на електронний компаратор, після чого на пристрій роз'єднувача силових контактів, який розмикає фазові і нульовий контакти.

При роботі в нормальних умовах вимикач пропускає через себе електричний струм не більше номінальної величини. У разі виникнення в мережі тривалої перевантаження або струму короткого замикання, спрацьовує механізм захисту і автомат вимикається.

Тепловий захист забезпечується наступним чином: струм перевантаження в коммутирующей ланцюга нагріває біметалічну пластину, яка через різні коефіцієнти теплового розширення згинає пластину і штовхає важіль механізму розчеплення, в свою чергу рухомий контакт відходить від нерухомого і ланцюг розривається.

У нормальному режимі роботи у віконці візуального контролю стану вимикача ДВ-2006 знаходиться білий сектор, поява червоного сектора свідчить про відключеному стані механізму розчеплення при спрацьовуванні пристрою від струму витоку. При спрацьовуванні від струму витоку вимикача ДВ-2006 індикатор «Установки» знаходиться в виступаючому положенні, для включення вимикача необхідно перевести індикатор «Установки» у фіксоване положення.

Монтаж і обслуговування ДВ-2006

До самостійних робіт з монтажу вимикачів допускається технічний персонал, який пройшов відповідний інструктаж.
Монтаж здійснюється при температурі від -10 до + 35 ° С.
Перед монтажем вимикача необхідно зробити кілька перемикань, щоб переконатися в справності механізму.
Вимикач монтується на 35 мм DIN-рейку і фіксується бічними фіксаторами. Для забезпечення нормальної роботи вимикачів необхідно проводити підключення одножильним проводом, зразок ПВ-1. Категорично забороняється в один затискач вимикача встановлювати дроти різного діаметра. Такий монтаж допускається при щільній звивання проводів у місці приєднання. У разі використання багатожильного проводу необхідно використовувати наконечники НТ або ТІ.
Після установки необхідно перевірити функціональну справність вимикача натисканням кнопки «ТЕСТ».

Планово-профілактичні роботи здійснюються згідно з Правилами експлуатації електроустановок і включають:

• Щотижневий візуальний огляд;
• чистка від пилу і бруду;
• періодичну перевірку надійності контактних з'єднань, перший раз - через 7 - 10 днів після монтажу, в подальшому - через кожні 300 комутацій, але не рідше одного разу на півроку.
• Рекомендується не рідше одного разу на три місяці перевіряти справність вимикачів натисканням кнопки «ТЕСТ».

Диф. автомат ДВ2002 10А/30мА Аско
Переріз під'єднувальних проводів, мм2: 4 ... 16
Відповідність стандартам: ДСТУ EN 61009-1
Режим експлуатації: Тривалий
Габаритні розміри, мм: 36x78x74
Номінальний робочий струм Ie, A: 10
Номінальна робоча напруга Ue, В: AC230
Кількість полюсів: 2 (1P + N)
Номінальна напруга ізоляції Ui, В: 500
Номінальна імпульсна напруга Uimp, кВ: 4
Характеристика відключення: З
Номінальна вимикаюча здатність Icn, кА: 4,5
електрична Зносостійкість, циклів: 6000
механічна Зносостійкість, циклів: 10000
Ступінь захисту: IP20
Номінальний різницевий струм спрацьовування In, мА: 30
Характеристика при наявності I N: AC
Температура експлуатації, З: -15 ... + 45
Клас пристрою: Електронний
Час відключення при I N, мс: 40
