Автоматичний вимикач 3p 160 А (тип С) ВА-2004N/250 Аско

Призначення промислового автоматичного вимикача

Автоматичні вимикачі серії УкрЕМ ВА-2004N АСКО-УкрЕМ ™ призначені для оперативних комутацій і захисту низьковольтних електричних мереж, громадських і промислових об'єктів від тривалих струмових перевантажень і струмів короткого замикання.

• захист відвідних ліній;
• захист ланцюгів електродвигунів;
• рідкісні пуски асинхронних електродвигунів;
• енергозбереження

Особливості та переваги конструкції

Проста, надійна конструкція, перевірена часом.

• Композитні контактні напайки з вмістом срібла забезпечують низький перехідний опір і стійкість до підгоряння.
• Масивні дугогасящие камери надійно гасять дугу.
• Корпус виготовлений з пластмаси, яка не підтримує горіння.

Конструкція

Конструктивно вимикач виконаний у вигляді моноблока і складається з підстави і кришки. В основі розміщені затиски, нерухомі силові контакти з системою дугогашенія, механізм управління з рухомими контактами, блок захисту.

Вимикачі забезпечують два типи захисту:

1. Тепловий, виконаний на базі біметалічної пластини - захист від тривалих струмових перевантажень.
2. Електромагнітний, виконаний на базі соленоїда - захист від струмів короткого замикання.

Принцип дії

Пристрій управління вимикачем побудований за принципом важеля, і має потужну поворотну пружину. При взводі механізму управління приводиться в рух вісь, яка містить підпружинені рухливі силові контакти. Поворотом осі забезпечується контакт між рухомими і нерухомими силовими контактами, а також необхідні «провали» для збільшення тиску на рухливі контакти.

«Скидання» механізму управління здійснюється спеціальною планкою, на яку діють регулюють гвинти штовхачів біметалічної пластини теплового розчеплювача і елементи електромагнітного розчеплювача.

При роботі в нормальних умовах вимикач пропускає електричний струм не більше номінального. У разі виникнення в колі перевантаження або струму короткого замикання спрацьовує відповідний механізм захисту вимикача, і електричний ланцюг розривається.

Комплектація

• міжфазні перетинки - 4 шт.
• Комплект гвинтів для кріплення на монтажну панель - 4 шт.
• Термінальний кріплення: затискних болтів - 6 шт, шайб - 6 шт, гроверів - 6 шт.

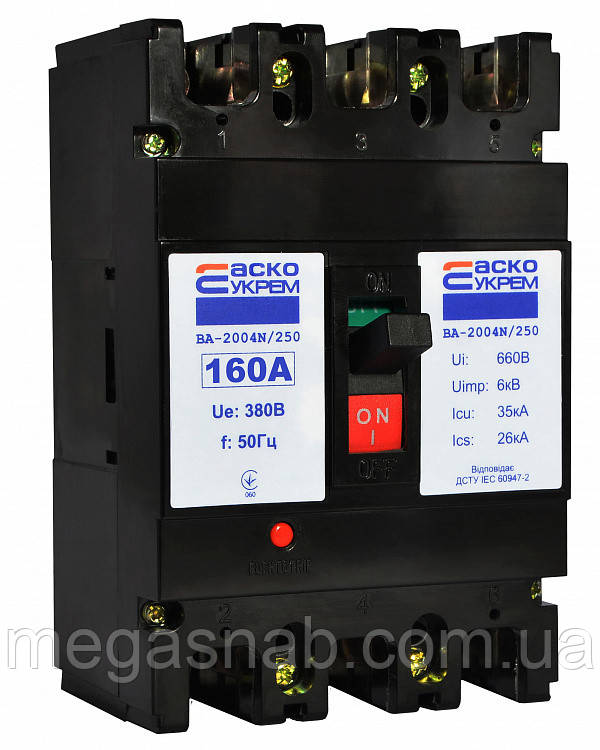

Автоматичний вимикач 3p 160 А (тип С) ВА-2004N / 250 Аско
Номінальний робочий струм Ie, A 160
Номінальна робоча напруга Ue, В: AC400
Кількість полюсів: 3
Категорія застосування: A
Номінальна напруга ізоляції Ui, В: 660
Номінальна імпульсна напруга Uimp, кВ: 6
Зносостійкість електрична, циклів 1500
Зносостійкість механічна, циклів 8500
Ступінь захисту: IP20
Номінальна гранична відключає здатність Icu, кА: 35
Номінальна робоча відключає здатність Ics, кА: 75% Icu
Температура експлуатації, С: -15 ... + 60
