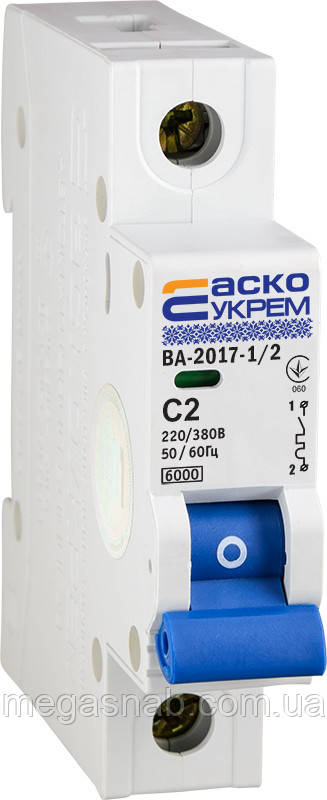

Автоматичний вимикач Аско УкрЕМ 1p 2 А (тип С) ВА-2017

Автоматичний вимикач 1p 2 А (тип С) ВА-2017 Аско це перевірений часом механізм розчеплення, який забезпечує високу здатність, що відключає.

Призначення автоматичних вимикачів або просто «автомат»

Автоматичні вимикачі АСКО і комутаційне обладнання призначене для захисту від перевантажень і струмів короткого замикання, а також для оперативних комутацій електричних ланцюгів. Автоматика Аско широко застосовується в розподільчих щитках громадського і житлового призначення.

Особливості конструкції

Вимикачі забезпечують два типи захисту:

1. Тепловий, виконаний на базі біметалевої пластини, - захист від тривалих струмових перевантажень.
2. Електромагнітний, виконаний на базі соленоїда, - захист від струмів короткого замикання.

Дугогасильна система, що складається з дугогасильної камери та дугогасильної петлі з боку рухомого контакту, підвищує електричну зносостійкість і здатність, що відключає.
У виконаннях 1P + N і 3P + N нейтральний полюс (N) не має захисних функцій. Основа рухомих контактів всіх номіналів, а також нерухомих контактів і затискачів вимикачів номіналом від 40А до 63А виготовлені з міді.
Нерухомі контакти та затискачі менших номіналів виготовлені з латуні.

1. У нерухомих контактах для автоматичних вимикачів номіналом від 32 до 63А - присутні напайки, для поліпшеного контакту.
2. У рухливих контактах номіналом від 32 до 63А присутні напайки, виготовлені з композиту з вмістом срібла 79%, що забезпечує високу здатність, що відключає і низький перехідний опір контактів.

Розміри напайок

• Розмір напайки в вимикачах номіналом від 1А до 32А - 3x3мм.
• Розмір напайки в вимикачах номіналом від 40А до 63А - 4x4мм.

Принцип дії

При роботі в нормальних умовах вимикач пропускає електричний струм не більше номінального. У разі виникнення в ланцюзі перевантаження або струму короткого замикання, спрацьовує відповідний механізм захисту та автомат розриває ланцюг.

Тепловий захист забезпечується наступним чином: струм перевантаження що комутує ланцюг нагріває біметалеву пластину, яка через різні коефіцієнти теплового розширення згинає пластину і штовхає важіль механізму розчеплення, в свою чергу рухливий контакт відходить від нерухомого і ланцюг розривається.

В момент появи в комутаційному колі короткого замикання, струм протікає по витках соленоїда багаторазово перевищує номінальний струм, при цьому наводиться в рух сердечник соленоїда, який штовхає важіль механізму розчеплення та рухливий контакт відходить від нерухомого, в слідстві коло розривається.

Переваги монтажу

Автоматичні вимикачі мають можливість верхнього підключення монтажного проводу, а також приєднання штирьових і вилочних шин, гребінки ШС 100-1 / 63 АСКО завдяки універсальним контактних затискачів .

• Широкі конвекційні бічні пази запобігають перегріву при щільному приляганні автоматів.
• Відсутність заглушок в місцях приєднання додаткового устаткування полегшує монтаж.
• Шість скріплюють стяжок, завдяки яким збільшується жорсткість конструкції.

Особливості Автоматичного вимикача 1p 2 А (тип С) ВА-2017:

• Контактні пари мають напайки які містять срібло (Ag, 79%).
• У конструкцію внесені додаткові опції, які гідно будуть оцінені професіоналами.
• Сучасний дизайн

Умови експлуатації

• Діапазон робочих температур навколишнього середовища від -15 до + 45 ° Висота над рівнем моря не більше 2000 м.
• Відносна вологість повітря не більше 80% при 25 ° С.

Монтаж і обслуговування

1. Перед монтажем вимикача необхідно зробити кілька тестових клацань ручки, щоб переконатися в працездатності механізму.
2. Вимикач монтується на DIN-рейку і фіксується бічними фіксаторами.
3. Для забезпечення нормальної роботи, підключення необхідно проводити одножильним монтажним проводом, на зразок ПВ-1.
4. Використання дротів різного діаметра допускається тільки за умови щільної скрутки.
5. При використанні багатожильного дроту необхідно залудити дроти або використовувати спеціальні наконечники НТ або ТІ.

Автоматичний вимикач Аско УкрЕМ ВА-2017 1p 2 А (Тип С)
Виробник: Аско УкрЕМ
Перетин приєднувальних проводів, мм 2: 4 ... 25
Відповідність стандартам: ДСТУ IEC 60898 -1
Режим експлуатації: Тривалий
Номінальний робочий струм Ie, A: 2
Номінальна робоча напруга Ue, В: AC230
Кількість полюсів: 1
Номінальна напруга ізоляції Ui , В: 500
Номінальна імпульсна напруга Uimp, кВ: 4
Характеристика відключення: С
Номінальна відключає здатність Icn, кА: 6
Зносостійкість електрична, циклів: 6000
зносостійкість механічна, циклів: 20000
Ступінь захисту: IP20
Температура експлуатації, С: -15 ... + 45
Габаритні розміри:
Висота: 79 мм
Довжина : 77мм
Ширина: 17,5 мм
