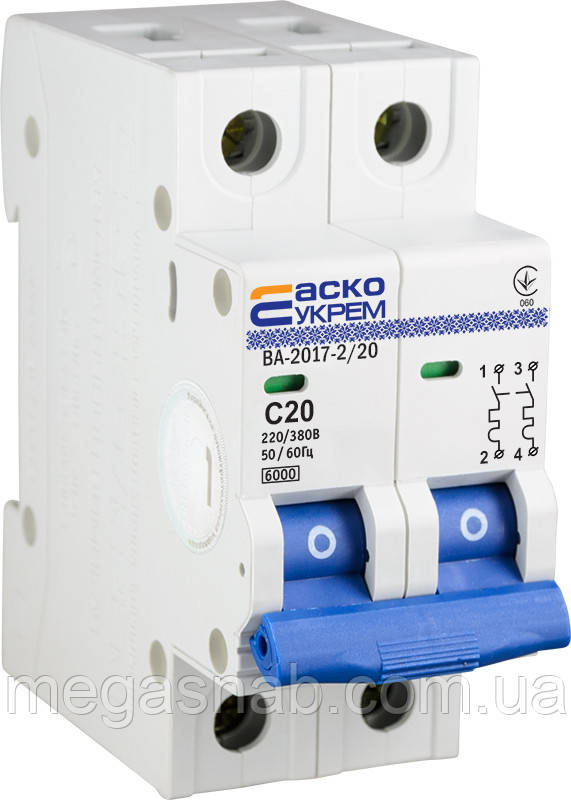

Автоматичний вимикач Аско УкрЕМ 2p 20 А (тип С) ВА-2017

Автоматичний вимикач Аско УкрЕМ 2p 20 А (тип С) ВА-2017 це перевірений часом механізм розчеплення, який забезпечує високу здатність, що відключає.

Призначення автоматичних вимикачів або просто «автомат»

Автоматичні вимикачі АСКО і комутаційне обладнання призначене для захисту від перевантажень і струмів короткого замикання, а також для оперативних комутацій електричних ланцюгів. Автоматика Аско широко застосовується в розподільчих щитках громадського і житлового призначення.

Особливості конструкції

Вимикачі забезпечують два типи захисту:

1. Тепловий, виконаний на базі біметалевої пластини, - захист від тривалих струмових перевантажень.
2. Електромагнітний, виконаний на базі соленоїда, - захист від струмів короткого замикання.

Дугогасильна система, що складається з дугогасильні камери та дугогасильної петлі з боку рухомого контакту, підвищує електричну зносостійкість і здатність, що відключає.
У виконаннях 1P + N і 3P + N нейтральний полюс (N) не має захисних функцій. Основа рухомих контактів всіх номіналів, а також нерухомих контактів і затискачів вимикачів номіналом від 40А до 63А виготовлені з міді.
Нерухомі контакти та затискачі менших номіналів виготовлені з латуні.

1. У нерухомих контактах для автоматичних вимикачів номіналом від 32 до 63А - присутні напайки, для поліпшеного контакту.
2. У рухливих контактах номіналом від 32 до 63А присутні напайки, виготовлені з композиту з вмістом срібла 79%, що забезпечує високу здатність, що відключає і низький перехідний опір контактів.

Розміри напайок

• Розмір напайки в вимикачах номіналом від 1А до 32А - 3x3мм.
• Розмір напайки в вимикачах номіналом від 40А до 63А - 4x4мм.

Принцип дії

При роботі в нормальних умовах вимикач пропускає електричний струм не більше номінального. У разі виникнення в ланцюзі перевантаження або струму короткого замикання, спрацьовує відповідний механізм захисту та автомат розриває ланцюг.

Тепловий захист забезпечується наступним чином: струм перевантаження в що комутує ланцюг що нагріває біметалеву пластину, яка через різні коефіцієнти теплового розширення згинає пластину і штовхає важіль механізму розчеплення своєю чергою рухливий контакт відходить від нерухомого і ланцюг розривається.

В момент появи в комутаційному колі короткого замикання, струм протікає по витках соленоїда багаторазово перевищує номінальний струм, при цьому наводиться в рух сердечник соленоїда, який штовхає важіль механізму розчеплення та рухливий контакт відходить від нерухомого, в слідстві коло розривається.

Переваги монтажу

Автоматичні вимикачі мають можливість верхнього підключення монтажного проводу, а також приєднання штирьових і вилочних шин, гребінки ШС 100-1 / 63 АСКО завдяки універсальним контактних затискачів.

• Широкі конвекційні бічні пази запобігають перегріву при щільному приляганні автоматів.
• Відсутність заглушок в місцях приєднання додаткового устаткування полегшує монтаж.
• Шість скріплюють стяжок, завдяки яким збільшується жорсткість конструкції.

Особливості Автоматичного вимикача Аско УкрЕМ 2p 20 А (тип С) ВА-2017:

• Контактні пари мають напайки які містять срібло (Ag, 79%).
• У конструкцію внесені додаткові опції, які гідно будуть оцінені професіоналами.
• Сучасний дизайн

Умови експлуатації

• Діапазон робочих температур навколишнього середовища від -15 до + 45 ° Висота над рівнем моря не більше 2000 м.
• Відносна вологість повітря не більше 80% при 25 ° С.

Монтаж і обслуговування

1. Перед монтажем вимикача необхідно зробити кілька тестових клацань ручки, щоб переконатися в працездатності механізму.
2. Вимикач монтується на DIN-рейку і фіксується бічними фіксаторами.
3. Для забезпечення нормальної роботи, підключення необхідно проводити одножильним монтажним проводом, на зразок ПВ-1.
4. Використання дротів різного діаметра допускається тільки за умови щільної скрутки.
5. При використанні багатожильного дроту необхідно залудити дроти або використовувати спеціальні наконечники НТ або ТІ.

Автоматичний вимикач Аско УкрЕМ 2p 20 А (тип С) ВА-2017
Виробник: Аско УкрЕМ
Перетин приєднувальних проводів, мм 2: 4 ... 25
Відповідність стандартам: ДСТУ IEC 60898 -1
Режим експлуатації: Тривалий
Номінальний робочий струм Ie, A: 20
Номінальна робоча напруга Ue, В: AC230
Кількість полюсів: 2
Номінальна напруга ізоляції Ui, В: 500
Номінальна імпульсна напруга Uimp, кВ: 4
Характеристика відключення: С
Номінальна відключає здатність Icn, кА: 6
Зносостійкість електрична, циклів: 6000
зносостійкість механічна, циклів: 20000
Ступінь захисту: IP20
Температура експлуатації, С: -15 ... + 45
Габаритні розміри:
Висота: 79 мм
Довжина : 77 мм
Ширина: 35 мм
