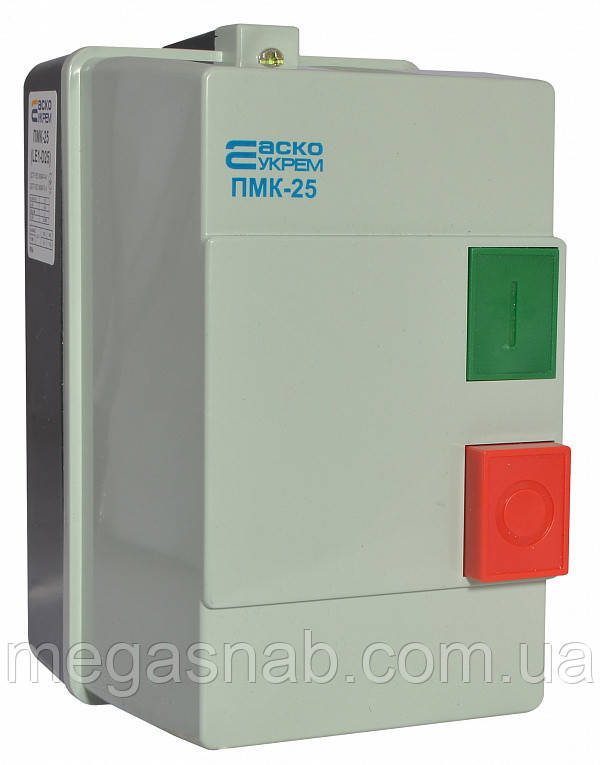

Пускач в корпусі ПМК-25 (LE1-D25) АСКО

Призначення пускача в корпусі ПМК-25 (LE1-D25) АСКО

Електромагнітний пускач в корпусі серії ПМК АСКО-УКРЕМ - комплексне пусковий регулюючий пристрій, призначений для дистанційного керування безпосереднім підключенням (відключенням) до мережі трифазних асинхронних електродвигунів з короткозамкненим ротором і захисту їх від тривалих струмових перевантажень.

Принципи дії пускача в корпусі

Двигун підключається до мережі через послідовно з'єднані контактор К1 і теплове реле РТ. При натисканні кнопки РВ (Пуск) на котушку управління С1 контактора подається напруга через допоміжні контакти розмикання 95-96 теплового реле РТ. Після спрацьовування контактора замикається допоміжний контакт 13-14 контактора, який шунтує контакти кнопки РВ, дозволяє відпустити пускову кнопку. При аварійному режимі роботи двигуна або при натисканні кнопки Стоп відбувається зміна стану контактів 95-96, припинення подачі живлення на котушку, розмикання контактора та вимкнення двигуна.
Допоміжні контакти 97-98 теплового реле РТ призначені для можливого підключення звукової чи світлової індикації відключення пускача.

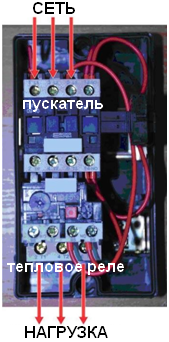

Схема підключення магнітного пускача і теплового реле в захисному корпусі ПМК в зборі.



У базовій комплектації встановлена котушка управління на 380В. За бажанням замовника встановлюється котушка управління на будь-яку напругу.

Можливі варіанти виконання котушок за бажанням замовника:

Напруга котушок (пускачі) - В7 - 24В
Напруга котушок (пускачі) - C7 - 36B
Напруга котушок (пускачі) - D7 - 42B
Напруга котушок (пускачі) - F7 - 110B
Напруга котушок (пускачі) - M7 - 220B
Напруга котушок (пускачі) - Q7 - 380B

Клас розчіплювача теплового реле РТ - 10A. Це забезпечує застосування РТ для пусків електродвигунів з часом запуску до 10 секунд.

Монтаж і експлуатація Пускача в корпусі АсКо ПМК

До самостійних робіт з монтажу пускачів серії ПМК допускається технічний персонал (з категорією допуску не нижче III), який пройшов відповідний інструктаж. Монтаж виконується при температурі від -5 до + 45 С і відносній вологості повітря не більше 75%.

1. Пускачі призначені для експлуатації як в приміщенні, так і на вулиці під навісом.
2. Монтаж пускачів здійснюється на рівну поверхню за допомогою гвинтів (саморезов).
3. Для забезпечення нормальної роботи пускачів необхідно виконувати електричні з'єднання одножильним проводом зразок мідного дроту ПВ-1 від Слобожанського кабельного заводу.
4. Діапазон температури експлуатації -15 - + 35 С при висоті установки не більше 2000м над рівнем моря.

Категорично забороняється в один затискач встановлювати провідники різних діаметрів. Такий монтаж допускається тільки при можливості щільного скручування проводів, де вони контактують з контактом.
При установці багатожильних проводів необхідно виконувати щільне скручування або лудіння проводів, або застосовувати наконечники типів PTN, PTV, TE, EN або НТ.
Рекомендований переріз провідників підключення котушок управління від 0,5 до 1,0 мм2. Момент затягування затискачів 2,5 Н × м

Рекомендуемое поперечное сечение проводников подключения главных контактов от 1,5 до 6,0 мм2 в зависимости от номинала в соответствии с ПУЭ. Момент затяжки зажимов 3,5 - 5,0 Н × м.

Меры безопасности при монтаже Пускателя в защитной коробке

Подключение и проведения планово-профилактических работ выполнять только при выключенном электрическом питании.
Не допускать перегрузки пускателей по любому из указанных параметров, это может нарушить изоляционные свойства и уменьшить ресурс использования изделия.

При проведении планово-профилактических работ пускателей, чистку от загрязнений следует проводить без применения активных моющих средств и растворителей, что может вызвать повреждения материала корпуса.

Не допускается эксплуатация пускателей в следующих условиях:

• резкого перепада температур;
• возможной конденсации влаги;
• повышенной вибрации;
• во взрывоопасной среде.

Купить Тепловое реле, Купить магнитный пускатель в корпусе, можно в компании ЭлектроСНАБ которая является Официальным Дистрибьютором и Представителем продукции АСКО-УКРЕМ в Кривом Роге, и по всей Украине

Пускач в корпусі ПМК-25 (LE1-D25) АСКО
Виробник: Аско
Тип контактів: 3NO
Номінальний робочий струм Ie, A: 25
Номінальна робоча напруга Ue, В: AC400
Категорія застосування: AC-3
Номінальна напруга ізоляції Ui, В: 660
Теплове реле: РТ-1322
Номінальна імпульсна напруга Uimp, кВ: 6
Ступінь захисту: IP54
