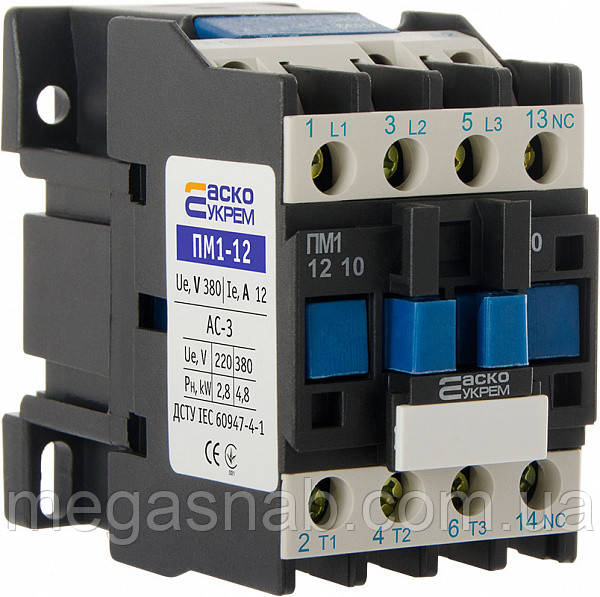

Магнітний пускач ПМ 1-12-10 (LC1-D1210) 12А котушка 380В АСКО

Призначення магнітного пускача

Магнітний пускач призначений для пуску-зупинки і реверсування асинхронних електродвигунів з короткозамкненим ротором. Також можуть застосовуватися для управління різними активними та індуктивними навантаженнями.

Застосування магнітного пускача

Магнітні пускачі застосовуються в низьковольтних комплектних пристроях.

Відмітні особливості

1. Висока комутаційна зносостійкість.
2. Встановлюються на монтажну панель і DIN-рейку.
3. Наявність гумових демпферів зменшує робочий шум.
4. Сердечник системи управління складається з пластин, яка зменшує вихрові струми Фуко.

Конструкція магнітного пускача

Контактори є електромеханічними пристроями, магнітопроводи яких поділені на дві частини:

1. Нерухому, жорстко закріплену в основу, і рухливу, з закріпленими контактами для комутації електричного кола.
2. Управління роботою контактора здійснюється за допомогою електромагнітної котушки, розташованої на середньому стрижні нерухомої частини Ш-образного магнітопровода.

Принцип дії Магнітного пускача ПМ

Під впливом електромагнітного поля котушки, що виникає при проходженні через неї електричного струму, відбувається змикання двох частин магнітопровода з подоланням опору поворотної пружини, а також пружин силових рухомих контактів. При цьому замикаються силові і допоміжні контакти, і відбувається комутація.

Для усунення ефекту брязкоту (вібрації) з частотою 50 Гц =(частота мережі) полюсні стержні магнітопровода на пресовані короткозамкнені алюмінієві кільця.

Монтаж і обслуговування магнітних пускачів

До самостійних робіт з монтажу контакторів допускається технічний персонал (категорія допуску не нижче III), який пройшов відповідний інструктаж. Монтаж повинен відбуватися при температурі -10 ... + 40 С, і відносній вологості повітря не більше 75%.

Перед монтажем контактора необхідно зробити кілька включень і відключень, щоб переконатися в справності механізму.

Монтаж контактора виконується на DIN-рейку або гвинтами на монтажну панель. Для забезпечення нормальної роботи контактора, підключення необхідно проводити одножильним проводом зразок мідного дроту ПВ-1 від Слобожанського кабельного заводу. Застосовувати дроти різного діаметра допускається тільки за умови щільної звивання з'єднувальних ділянок. При використанні багатожильного проводу необхідно залудити контактні ділянки або використовувати спеціальні наконечники НТ або ТІ від Аско Укрем.

Планово-профилактические работы выполняются в соответствии с Правилами эксплуатации электроустановок и включают:

1. Еженедельный визуальный осмотр.
2. Очистка от пыли и загрязнений.
3. Периодическую проверку надежности контактных соединений: впервые - через 7 - 10 дней после монтажа, в дальнейшем - один раз после 300 коммутаций, но не реже, чем один раз в полгода.

Меры безопасности при монтаже электрических устройств

• Установку, ремонт, планово-профилактические работы выполнять только при отключенной электрической сети!
• Забороняється підключати навантаження потужністю більше, ніж вказано в інструкції по експлуатації!

Магнітний пускач ПМ 1-12-10 (LC1-D1210) 12А котушка 380В АСКО
Режим експлуатації: Тривалий
Номінальний умовний струм КЗ Inc, кА: 3
Тип контактів: 3NO
Номінальний робочий струм Ie, A: 12
Номінальна робоча напруга Ue, В: AC400
Категорія застосування: AC-3, AC-4
Номінальна напруга ізоляції Ui, В: 660
Номінальна напруга управління Us, В: AC400
Тип додаткових контактів: 1NO
електрична Зносостійкість, циклів: 1500000
механічна Зносостійкість, циклів: 10000000
Ступінь захисту: IP20
Температура експлуатації, З: -15 ... + 45
