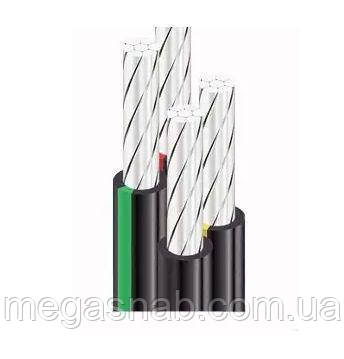

СІП-4 4/25 Одеса Гост

Завдяки самонесучій конструкції дріт СІП використовують для протягання повітряною лінією від стовпа до стовпа або від стовпа до будинку для передавання електроенергії до 0,6/1 кВ, для дроту СІП не потрібні додаткові мости у вигляді троса або іншого підтримуючого елемента, за умови, якщо довжина не перевищує допустиму відстань для певного перерізу кабелю.

Монтаж від стовпа до будинку виконується за допомогою монтажних аксесуарів:
Для монтажу на рівну поверхню - Гак для плоских поверхонь КМ-2.
Для монтажу до кутового стовпа - Універсальний гак під бандажну стрічку КБЛ-1.1 12 мм.
Для створення ременя, який скріпить усі елементи - Бандажна стрічка.
Для фіксації бандажної стрічки - Скрепа СК для бандажної стрічки
Для закріплення кабелю на гаках застосовуються такі Аксесуари:
Анкерний натяжний затискач 3А2.1 - для однофазної мережі
Анкерний натяжний затискач 3А2.2 - для трифазної мережі
Для того, щоб провести кабель СІП від стовпа до будинку, потрібні відгалужувальні та проколювальні затискачі
Затискач відгалужувальний 16-35/1,5-10 У733 - ще так званий горіх для сіп
Затискач проколювальний 16-95/16-95
Для трифазного підключення потрібно 4 відгалужувальних затискачі.
Для однофазного підключення необхідно 2 відгалужувальних затискача.
Кількість і тип необхідних аксесуарів визначає фахівець монтажник залежно від складності і типу відгалуження дроту до житлового будинку або від лінії до лінії.

Конструкція проводу СІП - відмінні характеристики
СІП-1 Чотирижильний трифазний провід, кожна з жил скручена в джгут з алюмінієвих дротів навколо центрального сердечника з алюмінієвого сплаву, четвертна жила з алюмінієвих дротів обмотується навколо сталевого сердечника без обплетення і виконує роль як несуча-нейтральна жила.

СІП-2 Має аналогічну конструкцію з СІП-1 за винятком ізоляції - ізоляція виконана за типом "зшитий поліетилен" - полімер етилену з поперечно зшитими молекулами, що забезпечує збільшену жорсткість і міцність на розрив, відновлення форми після короткочасної деформації, четверта нульова жила зі сталевим осердям в ізоляції, на відміну від жили в СІП-1, в якій ізоляція відсутня.

СІП-3 Одножильний алюмінієвий самонесучий дріт в оболонці зі зшитого світлостабільного поліетилену з жилою 1 першого класу гнучкості.

СІП-4 Чотирижильний самонесучий ізольований дріт, з жилою 1 першого класу гнучкості, яка забезпечує рівномірний розподіл навантаження по всьому кабелю, на відміну від СІП-1 і СІП-2 - відсутня несуча жила, і може застосовуватися для:

Відгалужень від ВЛ (високовольтних ліній).
Введення живлення в житлові приміщення, господарські будівлі.
Прокладання по стінах будівлі та споруд.
СІП-5 головною відмінною характеристикою від СІП-4 є покращений матеріал ізоляції силанольно зшитий світлостабілізований поліетилен, переваги цього матеріалу полягають у тому, що:

Може витримувати 90-130°С градусів протягом 8 годин.
Може витримати струм короткого замикання з нагріванням жили до +250°С градусів, зі струмом перевантаження до +130°С.
Відновлення форми після деформації або перегріву.
Якщо розподілити провід СІП на категорії за потужністю:
До 1 Кв (СІП-1, 2, 4, 5)
до 35 Кв (СІП-3)

Матеріал струмопровідної жили: Алюмінієва
Ізоляція: Зшитий світлостабілізований поліетилен
Кількість робочих жил: 4
Перетин жили кв. кв. мм: 25
Допустиме струмове навантаження на 1 жилу: 130 (А)
Потужність у мережі 220V з 1 фазою: 70 кВт
Зовнішній діаметр кабелю, мм: 20
Товщина ізоляції кабелю: мм: 1,3
Номінальна напруга, до: 660 В
Максимальна напруга, до: 720 В
Номінальна частота: 50 Гц
Температура експлуатації: від -60°С до +50°С
