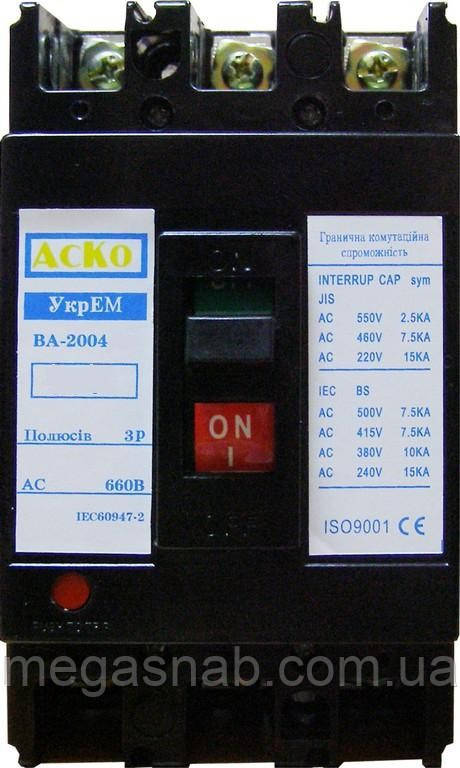

Автоматичний вимикач Аско УкрЕМ ВА-2004 3p 100А
1 684,90 ₴
- +380 (66) 122-41-03
- +380 (98) 535-98-78
- +380 (97) 406-12-12
- +380 (66) 122-41-03
- +380 (98) 535-98-78
- +380 (97) 406-12-12
Автоматичний вимикач Аско УкрЕМ ВА-2004 3p 100А
Виробник: Аско УкрЕМ
Кількість полюсів: 3
Номінальний струм: 100 А
Номінальна напруга: 380 В
характеристика спрацьовування: C
Номінальна частота: 50-60 Гц
Ступінь захисту: IP 20
Габаритні розміри:
Висота: 155 мм
Довжина: 90 мм
Ширина: 84 мм
Автоматичні вимикачі серії УкрЕМ ВА-2004N АСКО-УкрЕМ ™ призначені для оперативних комутацій і захисту низьковольтних електричних мереж, громадських і промислових об'єктів від тривалих струмових перевантажень і струмів короткого замикання.
- захист відвідних ліній;
- захист ланцюгів електродвигунів;
- рідкісні пуски асинхронних електродвигунів;
- енергозбереження
Проста, надійна конструкція, перевірена часом.
- Композитні контактні напайки з вмістом срібла забезпечують низький перехідний опір і стійкість до підгоряння.
- Масивні дугогасящие камери надійно гасять дугу.
- Корпус виготовлений з пластмаси, яка не підтримує горіння.
Конструктивно вимикач виконаний у вигляді моноблока і складається з підстави і кришки. В основі розміщені затиски, нерухомі силові контакти з системою дугогашенія, механізм управління з рухомими контактами, блок захисту.
Вимикачі забезпечують два типи захисту:
- Тепловий, виконаний на базі біметалічної пластини - захист від тривалих струмових перевантажень.
- Електромагнітний, виконаний на базі соленоїда - захист від струмів короткого замикання.
Пристрій управління вимикачем побудований за принципом важеля, і має потужну поворотну пружину. При взводі механізму управління приводиться в рух вісь, яка містить підпружинені рухливі силові контакти. Поворотом осі забезпечується контакт між рухомими і нерухомими силовими контактами, а також необхідні «провали» для збільшення тиску на рухливі контакти.
«Скидання» механізму управління здійснюється спеціальною планкою, на яку діють регулюють гвинти штовхачів біметалічної пластини теплового розчеплювача і елементи електромагнітного розчеплювача.
При роботі в нормальних умовах вимикач пропускає електричний струм не більше номінального. У разі виникнення в колі перевантаження або струму короткого замикання спрацьовує відповідний механізм захисту вимикача, і електричний ланцюг розривається.
Комплектація- міжфазні перетинки - 4 шт.
- Комплект гвинтів для кріплення на монтажну панель - 4 шт.
- Термінальний кріплення: затискних болтів - 6 шт, шайб - 6 шт, гроверів - 6 шт.
| Основні | |
|---|---|
| Вага | 1.3 кг |
| Виробник | АСКО-УКРЕМ |
| Максимальна робоча температура | 50 град. |
| Матеріал корпусу | Пластик |
| Країна виробник | Україна |
| Термін служби | 5 років |
| Ступінь захисту IP | 20 |
| Максимальний перетин дроту | 25 кв. мм |
| Тип монтажу | На DIN рейку |
| Комутаційна зносостійкість | 2000 циклів |
| Механічна зносостійкість | 200000 циклів |
| Тип ПЗВ | Вимикач |
| Габаритні розміри | |
| Висота | 155 мм |
| Ширина | 84 мм |
| Довжина | 90 мм |
| Технічні характеристики | |
| Частота струму | 50 Гц |
| Номінальний струм | 100 А |
| Кількість полюсів | 3 шт. |
| Номінальна робоча напруга постійного струму | 220 В |
| Номінальна робоча напруга змінного струму | 380 В |
| Тип спрацьовування ПЗВ | Електромеханічний |
