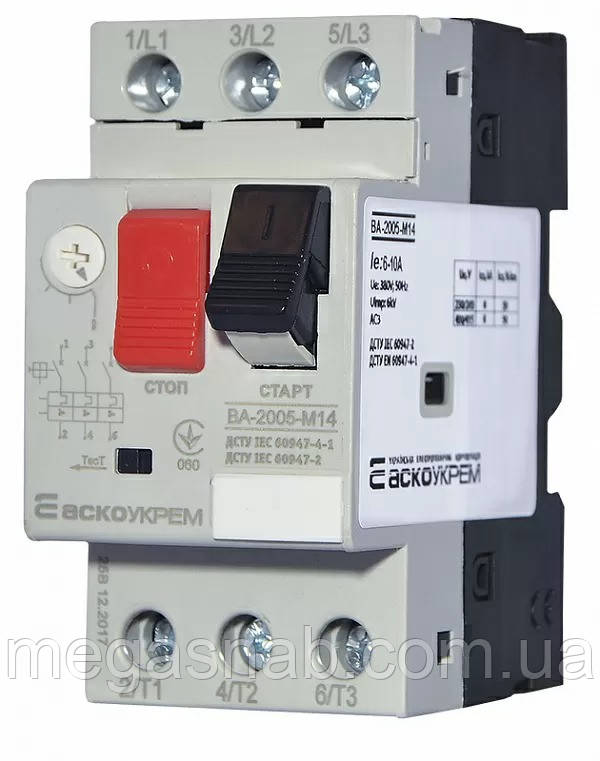

Автоматичний вимикач захисту двигуна УКРЕМ ВА-2005 М14

Виробник: АсКо-УкрЕМ
Тип пристрою: Автомат захисту двигуна
Серія: ВА-2005
Монтаж: на DIN рейку
Характеристики силового ланцюга
Кількість полюсів: 3
Конфігурація силових контактів: 3NO
Номінальний струм А: 6.0...10.0
Допоміжні контакти
Конфігурація: -
Номінальний тепловий струм, А: -
загальні характеристики
Номінальна напруга ізоляції, В: 600
Імпульсна напруга, кВ: 6
Номінальна частота, Гц: 50
Клас розчеплення: 10A
Тип розчеплювача: Електромагнітний, тепловий
Номінальна здатність, що відключає, кА: 6
Гранична відключаюча здатність, як: Немає даних
Електрична зносостійкість, циклів: 10000
Механічна зносостійкість, циклів: Немає даних
Максимальна робоча висота, м: 2000
Робоче становище: +/- 5°
Ступінь захисту, ІР: ІР20
Ступінь захисту, ІК: -
Робоча температура, °C: -5...+40
Температура зберігання, °C:

Призначення та застосування автоматичних вимикачів захисту двигуна

Автоматичні вимикачі захисту двигуна серії УкрЕМ ВА-2005 АСКО-УкрЕМ ™ призначені для пуску, зупинки і захисту від тривалих струмових перевантажень і струмів короткого замикання електродвигунів з короткозамкненим ротором. Управління та захист від перевантаження трифазних асинхронних електродвигунів. Також можуть застосовуватися як основний вимикач.

Основні сфери застосування:

• Будівельна техніка.
• Вентиляційні системи.
• Підйомні механізми.
• Електронасоси.

Конструкція вимикача захисту двигуна

В конструкцію вимикача входять затискачі, нерухомі силові контакти з системою дугогашенія, механізм управління з рухомими контактами, блок захисту, механізм настройки теплового розчеплювача.
Вимикачі забезпечують два типи захисту:

1. Тепловий, виконаний на базі біметалічної пластини - захист від тривалих струмових перевантажень.
2. Електромагнітний, виконаний на базі соленоїда - захист від струмів короткого замикання.

Додаткове обладнання для вимикачів захисту двигуна (в комплект не входить) < / h4>

Вимикач додатково може комплектуватися:

• расцепителем мінімальної напруги GV-AX;
• бічними додатковими контактами 1NO + 1NC GV-AN11;
• фронтальними додатковими контактами 1NO + 1NC GV-AE11.

Монтаж і обслуговування

До самостійних робіт з монтажу вимикачів допускається технічний персонал (категорія допуску не нижче III), що пройшов відповідний інструктаж. Монтаж повинен відбуватися при температурі -15 ... + 35 ° С.
Перед монтажем вимикача необхідно зробити кілька перемикань, щоб переконатися в справності механізму.

Увага!

При здійсненні монтажу вимикачів в замкнутий обсяг розподільних пристроїв необхідно враховувати можливість викиду (на відстань 30 - 50 мм) продуктів горіння дуги в разі спрацювання захисту вимикача від короткого замикання.
Планово-профілактичні роботи виконуються згідно з Правилами експлуатації електроустановок та включають:

• щотижневий візуальний огляд;
• очищення від пилу і забруднень;
• періодичну перевірку надійності контактних з'єднань: вперше - через 5 - 10 діб після монтажу, в подальшому - один раз після 300 комутацій, але не рідше одного разу на півроку
