- Код: 112632

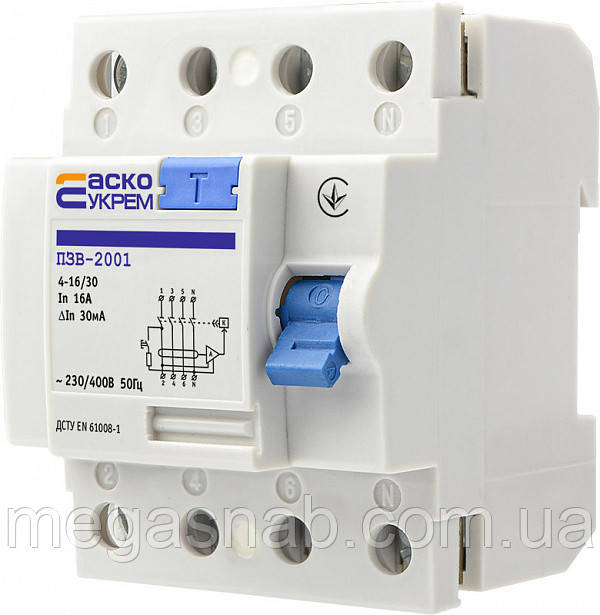

ПЗВ-2001 4р. 16А 30 мА (УЗО) АСКО
489,81 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 500 грн
- +380 (66) 122-41-03
- +380 (98) 535-98-78
Переріз під'єднувальних проводів, мм²: 4...35
Відповідність стандартам : ДСТУ EN 61008-1
Режим експлуатації: Тривалий
Номінальний умовний струм КЗ Inc, кА: 3,5
Базовая единица: шт
Габаритні розміри, мм: 70х91х73
Об'єм, кг: 0.00068
Номінальний робочий струм Ie, A: 16
Номінальна робоча напруга Ue, В: AC230/400
Кількість полюсів: 4(3P+N)
Номінальна напруга ізоляції Ui, В: 500
Номінальна імпульсна напруга Uimp, кВ: 4
Зносостійкість електрична, циклів: 10000
Зносостійкість механічна, циклів: 15000
Ступінь захисту: IP20
Номінальний різницевий струм спрацювання IΔn, мА: 30
Характеристика при наявності IΔn: AC
Температура експлуатації, °С: -15...+45
Клас пристрою: Електронний
Вага, кг: 0.32
Час відключення при IΔn, мсек: ≤40
Кількість в ящику, шт: 30
Призначення Пристрої захисного відключення ПЗВ-2001 4р. 16А 30 мА (УЗО) АСКО
Вимикачі різницевих струмів, без захисту від надструмів серії УЗО-2001 АСКО -сховатися ™ призначені для забезпечення ефективного захисту людей і тварин від ураження електричним струмом в разі дотику до струмоведучих частин електроустановок в громадських і побутових низьковольтних електричних мережах. Експлуатація вимикача допускається тільки при послідовно підключеному автоматичному вимикачі або запобіжнику, так як вимикач не містить захисту від струмового перевантаження і від коротко замикання.
Відповідають ДСТУ EN 61008-1.
Принцип дії Пристрої захисного відключення ПЗВ-2001 4р. 16А 30 мА (УЗО) АСКО
Принцип дії вимикача побудований на фіксації разностного (диференціального) струму ( різниці між прямим і зворотним струмом), що з'являється при виникненні струму витоку. Датчиком наявності струму витоку є електронна схема порівняння, сигнал з якого подається на пристрій роз'єднувача контактів, який розмикає фазу і нуль.
Умови експлуатації Пристрої захисного відключення ПЗВ-2001 4р. 16А 30 мА (УЗО) АСКО
- Діапазон робочих температур навколишнього середовища від -5 до + 45 ° С.
- висота над рівнем моря не більше 2000м.
- відносна вологість повітря не більше 80% при 25 ° С.
Монтаж і обслуговува е УЗО
До самостійних робіт з монтажу вимикачів допускається технічний персонал, що пройшов відповідний інструктаж.
Монтаж здійснюється при температурі від -10 до + 35 ° С.
Перед монтажем вимикача необхідно зробити кілька перемикань, щоб переконатися в справності механізму.
Вимикач монтується на 35 мм DIN-рейку і фіксується бічними фіксаторами. Для забезпечення
нормальної роботи вимикачів необхідно проводити підключення одножильним проводом, на зразок ПВ-1 . Категорично забороняється в один затиск вимикача встановлювати дроти різного діаметра. Такий монтаж допускається при щільній плетення проводів в місці приєднання. У разі використання багатожильного дроту необхідно використовувати наконечники НТ або ТІ .
Після установки необхідно перевірити функціональну справність вимикача натисканням кнопки «ТЕСТ».
Планово-профілактичні роботи здійснюються згідно з Правилами експлуатації електроустановок і включають:
- Щотижневий візуальний огляд;
- чистка від пилу і бруду;
- періодичну перевірку надійності контактних з'єднань, перший раз - через 7 - 10 днів після монтажу, в подальшому - через кожні 300 комутацій, але не рідше одного разу на півроку.
- Рекомендується не рідше одного разу на три місяці перевіряти справність вимикачів натисканням кнопки «ТЕСТ».
Основні | |
---|---|
Вага | 0.32 кг |
Виробник | АСКО-УКРЕМ |
Максимальна робоча температура | 45 град. |
Країна виробник | Україна |
Мінімальна робоча температура | -15 град. |
Ступінь захисту IP | 20 |
Максимальний перетин дроту | 35 кв. мм |
Тип монтажу | На DIN рейку |
Комутаційна зносостійкість | 10000 циклів |
Механічна зносостійкість | 15000 циклів |
Тип ПЗВ | Реле |
