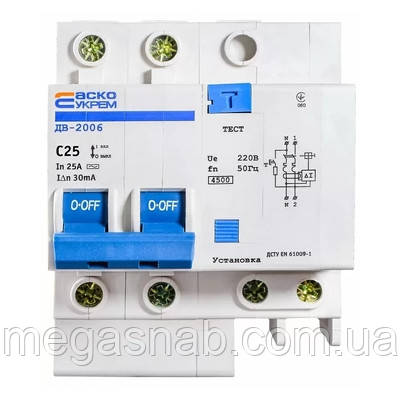

Диф. автомат ДВ-2006 2p 25А 30мА АСКО

Виробник: АсКо-УкрЕМ
Тип: ДВ-2006
Номінальна напруга ізоляції, В: 500
Номінальна робоча напруга, В: 230
Номінальна частота, Гц: 50
Номінальний струм А: 25
Характеристика спрацьовування розчіплювача:
Номінальна здатність, що відключає, кА: 4.5
Уставка по струму витоку, ма: 30
Тип ПЗВ: AC
Кількість полюсів: 1P+N
Електрична зносостійкість, циклів: 6000
Механічна зносостійкість циклів: 10000
Ступінь захисту: IP20
Категорія забруднення середовища: 2
Перетин затискачів, мм2: 16
Момент затягування затискачів: 3
Робоча температура, °C: -5…40 °С
Температура зберігання, °C: -
Норми та сертифікати: ДСТУ EN 61009-1

Диф. автомат ДВ-2006 2p 25А 30мА АСКО являє собою комбінацію двох електротехнічних пристроїв: пристрої захисного відключення (УЗО) і автоматичного вимикача (АВ). Призначені для захисту низьковольтних електричних ланцюгів від надструмів, можливого витоку електричної енергії, потенційної можливості розкрадання електричної енергії деякими способами. І що особливо слід відзначити - для захисту людини від ураження електричним струмом.

Призначення Диференціального автомата

• Захист електричних ланцюгів від струмових перевантажень і коротких замикань.
• Оперативні комутації електричних ланцюгів.
• Захист людей і тварин від ураження електричним струмом в разі прямого чи непрямого дотику до струмоведучих частин електроустановок, а також до частин, які можуть опинитися під напругою у разі пошкодження ізоляції.
• Попередження виникнення пожеж, викликані несправністю електричного кола.

Принцип дії Диференціального автомата

Принцип дії вимикачів побудований на фіксації разностного (диференціального) струму (різниці між прямим і зворотним струмом), що з'являється при виникненні струму витоку. Датчиком наявності струму витоку є диференційний трансформатор струму, сигнал з якого подається на електронний компаратор, після чого на пристрій роз'єднувача силових контактів, який розмикає фазові і нульовий контакти.

При роботі в нормальних умовах вимикач пропускає через себе електричний струм не більше номінальної величини. У разі виникнення в мережі тривалого перевантаження або струму короткого замикання, спрацьовує механізм захисту і автомат відключається.

Тепловий захист забезпечується наступним чином: струм перевантаження в коммутирующей ланцюга нагріває біметалічну пластину, яка через різні коефіцієнти теплового розширення згинає пластину і штовхає важіль механізму розчеплення, в свою чергу рухливий контакт відходить від нерухомого і ланцюг розривається.

у нормальному режимі роботи в віконці візуального контролю стану вимикача ДВ-2002 знаходиться білий сектор, поява червоного сектора свідчить про відключений стан механізму розчеплення при спрацьовуванні пристрою від струму витоку. При спрацьовуванні від струму витоку вимикача ДВ-2002 індикатор «Установки» знаходиться в виступаючому положенні, для включення вимикача необхідно перевести індикатор «Установки» в фіксоване положення.

Монтаж і обслуговування ДВ-2006

До самостійних робіт з монтажу вимикачів допускається технічний персонал, що пройшов відповідний інструктаж.
Монтаж здійснюється при температурі від -10 до + 35 ° С.
Перед монтажем вимикача необхідно зробити кілька перемикань, щоб переконатися в справності механізму.
Вимикач монтується на 35 мм DIN-рейку і фіксується бічними фіксаторами. Для забезпечення нормальної роботи вимикачів необхідно проводити підключення одножильним проводом, на зразок ПВ-1 . Категорично забороняється в один затиск вимикача встановлювати дроти різного діаметра. Такий монтаж допускається при щільній плетення проводів в місці приєднання. У разі використання багатожильного дроту необхідно використовувати наконечники НТ або ТІ .
Після установки необхідно перевірити функціональну справність вимикача натисканням кнопки «ТЕСТ».

Планово-профілактичні роботи здійснюються згідно з Правилами експлуатації електроустановок і включають:

• Щотижневий візуальний огляд;
• чистка від пилу і бруду;
• періодичну перевірку надійності контактних з'єднань, перший раз - через 7 - 10 днів після монтажу, в подальшому - через кожні 300 комутацій, але не рідше одного разу на півроку.
• Рекомендується не рідше одного разу на три місяці перевіряти справність вимикачів натисканням кнопки «ТЕСТ».
