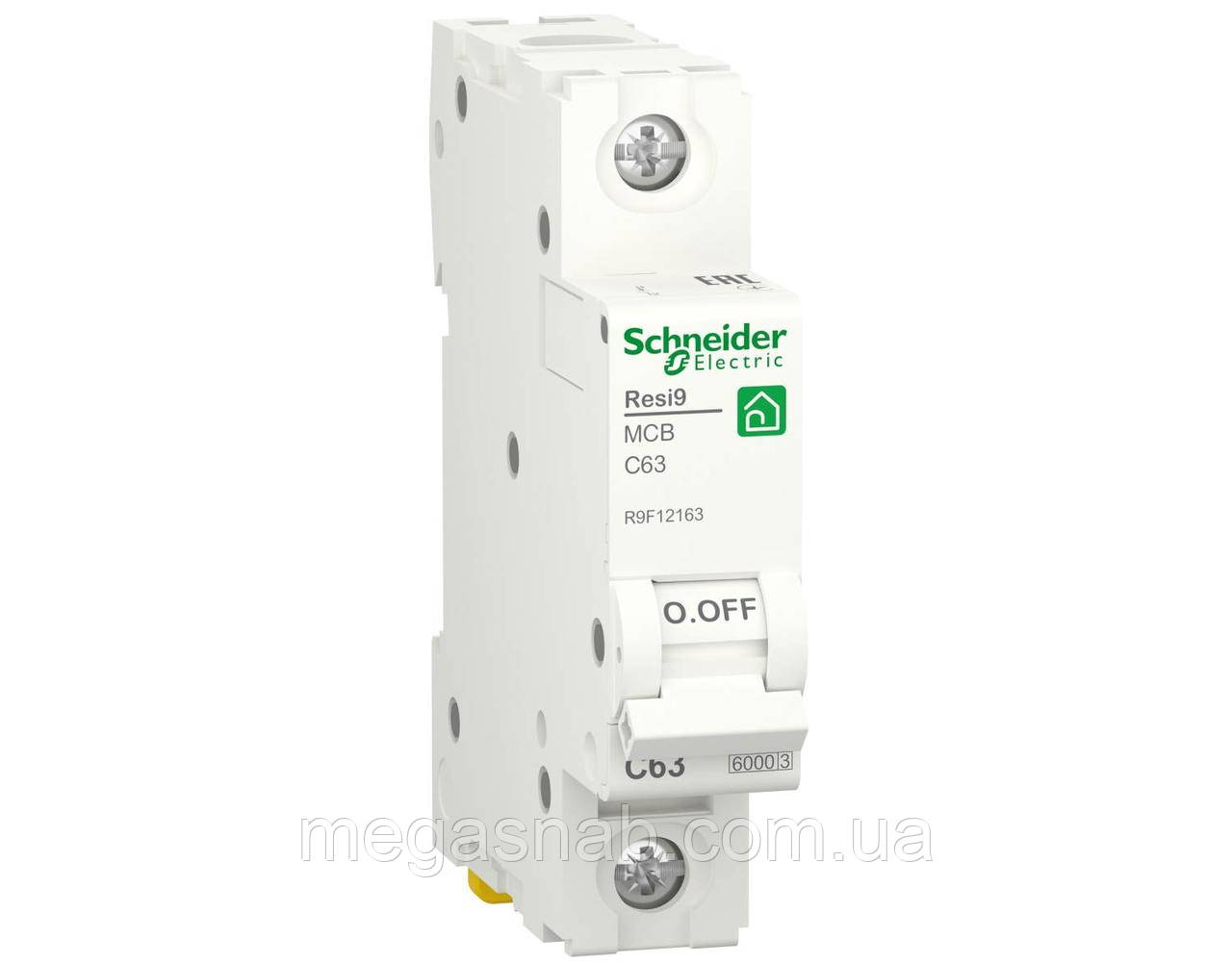

Автоматичний вимикач Schneider 1р 63А З RESI9

Модульне обладнання Resi9

Широкий асортимент серії модульного обладнання Resi9 в поєднанні з унікальними щитами Resi9 MP, дозволяють реалізувати різні рішення електропостачання для житлових та громадських будівель.

Серія Resi9 має повний асортимент апаратів захисту та керування, але головне - максимальна відключаюча здатність серії становить 6 кА.

Комплексне рішення для житлової нерухомості

Модульне обладнання Resi9 Schneider Electric відрізняється широким асортиментом, простотою в установці та універсальністю, що дозволяє з легкістю укомплектувати розподільний щит, який забезпечить безпеку житлових приміщень на довгі роки.

Переваги серії модульного обладнання Resi9

• Широкий вибір модульного обладнання для житлового та комерційного будівництва;

• Максимальна відключаюча здатність - 6000 А;

• Автоматичні вимикачі мають механізм миттєвої комутації, властивий тільки для модульного обладнання ТМ Schneider Electric;

• 89% cерії Resi9 виробляється в Європі на заводах Schneider Electric та вся продукція має 100% вихідний контроль якості;

• Диференціальний захист має електромеханічний тип пристроїв - спрацьовує навіть при обриві N провідника;

• Диференціальний захист типу А розроблено для захисту людей при використанні електронних пристроїв класу 1;

• Диференціальні пристрої зі струмом витоку 10мA слугують для захисту людей у приміщеннях з підвищеною вологістю;

• АВДС Slim (компактні автоматичні вимикачі диференціального струму) - ширина всього 18 мм;

Переваги пластикових щитків Resi9 MP

• Клемна колодка
• У комплекті постачаються шинки N і PE

• Екологічність
• Задня частина врізних щитків виконана з 100% переробленого пластику. Матеріал не підтримує процес горіння.

• Конструкція щитка
• Асиметричні шасі дозволяють мати більше місця зі сторони вводу кабелю.

• Зручність та безпека
• Можливо доукомплектувати щиток аварійною підсвіткою та замком.

Асортимент серії модульного обладнання Resi9

Автоматичні вимикачі (АВ)

Автоматичний вимикач (АВ) використовується для захисту споживачів від перевантажень та короткого замикання, а також для комутації електричних кіл. В асортимент Resi9 входять вимикачі з номінальним струмом від 6 до 63А. Відмінною особливістю АВ Resi9 є наявність кривих відключення B та C, які дозволяють застосувати їх у найрізноманітніших модифікаціях електричних щитків.

Вимикачі диференціального струму (ВДС)

Вимикачі диференціального струму ВДС. Використання ВДС мінімізує ризик ураження електричним струмом через струми витоку (30мА при прямому дотику та 10мА у вологих приміщеннях), а також захищає приміщення від виникнення пожежонебезпечних ситуацій, у результаті загоряння від струмів витоку 100мА та 300мА. Основні переваги ВДС Resi9 це: наявність типу А для захисту людей при використанні електронних пристроїв класу I, а також мають електромеханічний тип пристроїв, який забезпечує захист людей навіть при обриві N провідника.

Автоматичні вимикачі диференціального струму (АВДС)

Автоматичні вимикачі диференціального струму АВДС - комутаційні пристрої, призначені для захисту від коротких замикань, перевантажень та витоків електричного струму. Основні переваги АВДС Resi9: наявність роздільних індикаторів спрацьовування по аваріях, а також пристроїв з типом А та з чутливістю 10мА для захисту в приміщеннях з підвищеною вологістю.

Контактори

Контактори у поєднанні з автоматичними вимикачами та пристроями диференціального струму служать для віддаленого управління однофазними та трифазними навантаженнями (освітлення, насоси опалення, водопостачання, вентиляційні системи та інш.). Популярно використовувати контактор у схемі керування пріоритетними навантаженнями за допомогою майстер-вимикача. Асортимент контакторів Resi9 включає в себе пристрої номіналами 20 А, 40 А та 63 А, з контактними групами 2 Н.В. або 4 Н.В.

Імпульсне реле

Імпульсне реле використовується для дистанційного керування електричними колами з декількох точок, наприклад, ланцюгами освітлення з лампами розжарювання, світлодіодні (LED), галогенними, люмінесцентними, газорозрядними лампами та інш. Керування імпульсним реле здійснюється за допомогою кнопкового вимикача, а також має ручне управління. Асортимент імпульсних реле Resi9 включає в себе 1-полюсний пристрій номіналом 16 А, з контактною групою 1 Н.В. та забезпечує безшумну роботу.

Реле напруги

Реле напруги призначене для захисту обладнання широкого споживання при перепадах напруги через нестабільні умови в електричному колі або обриву нейтралі. Реле спрацьовує при виявленні стрибка або падіння напруги, таким чином пристрій розмикає коло та автоматично його замикає після стабілізації параметрів мережі. У серії представлено реле з номінальним струмом 63А.Основною перевагою реле напруги є фіксоване налаштування верхнього та нижнього порога напруги, що забезпечує повністю автоматичний режим роботи. Налаштування відповідають чинним ПТЕЕС та МЕК.

Виробник: Schneider Electric
Країна: Франція
Тип виконання: Модульний
Серія: RESI9
Кількість полюсів: 1P
Номінальний струм: 63А
Напруга: 230В
Тип напруги: AC
Характеристика спрацьовування розчеплювача: C
Перетин проводів, що підключаються: 25мм²
Вимикальна здатність: 6кА
Механічна зносостійкість: 10 тис. циклів
Ступінь пиловологозахисту: IP20
Діапазон робочих температур: від -25 до 40 ° С
Займане місце1
