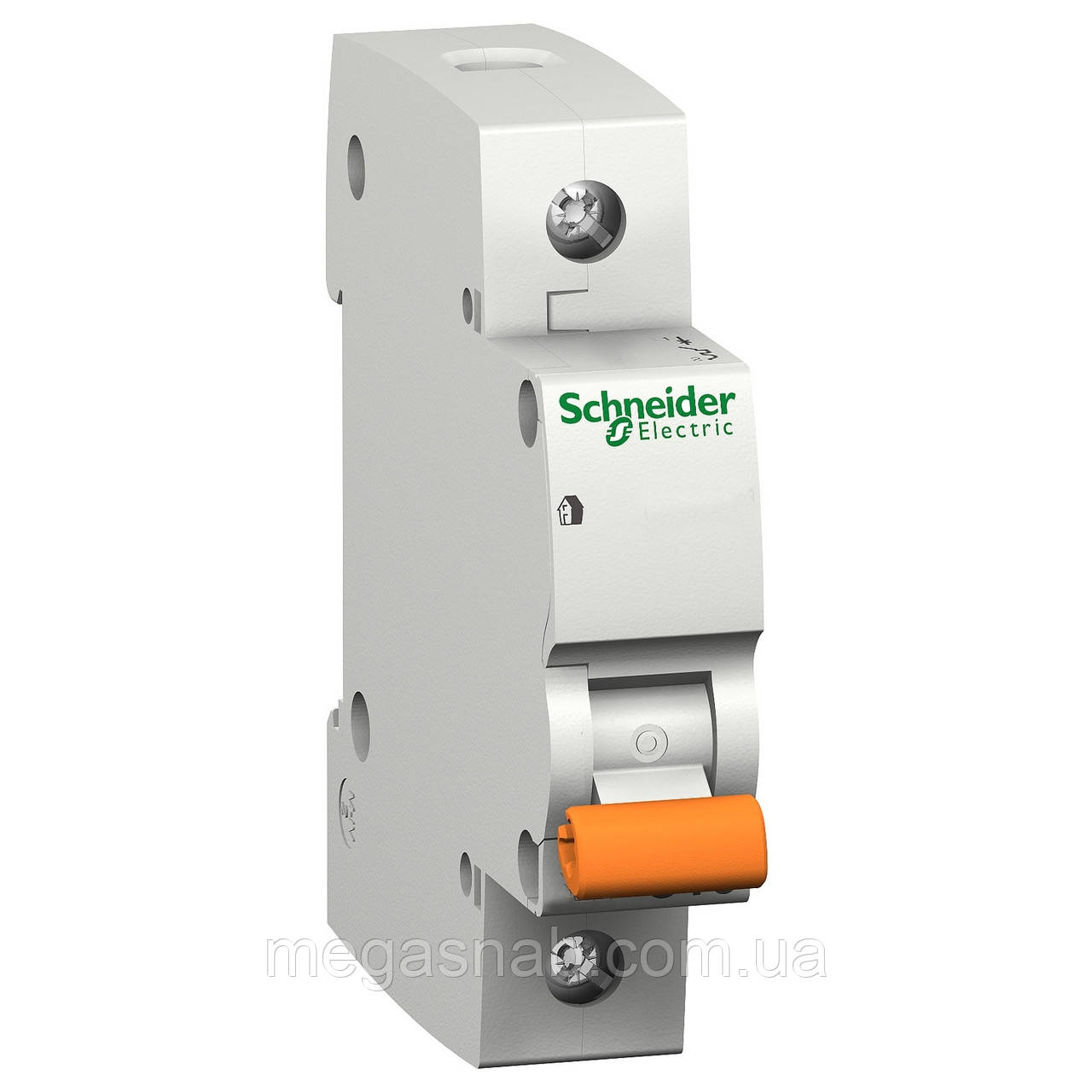

Автоматичний вимикач (ВА63) Schneider Electric 1р 10А З 4,5 кА

Серія: Домовий
Область застосування: Розподіл
Опис полюсів: 1P
Число захищених полюсів: 1
Номінальний струм: 10 А
Тип мережі: Змінний струм
Технологія расцепителя: Термомагнітний
Тип кривої: З
Здатність, яка відключає: Icn 4500 A
Частота мережі: 50/60 Гц
Номінальна робоча напруга: 230 В змінний струм 50/60 Гц
Межа спрацьовування електромагнітного розчеплювача: 5 ... 10 x In
Індикатор положення контакту: Так
Тип управління: Важіль управління
Індикатор наявності напруги: Аварійне спрацьовування
Виконання монтажу: Замикається
Спосіб монтажу: DIN-рейка
Сумісність розподільного блоку з г: так
Крок 9 мм: 2
Висота: 81 мм
Ширина: 18 мм
Глибина: 78,5 мм

-Справжнє технічний опис та інструкція з експлуатації автоматичних вимикачів типу ВА63 серії «Домовой» призначений для вивчення конструкції і принципу дії автоматичних вимикачів, їх технічних характеристик, правил розміщення, монтажу, експлуатації та зберігання.

ПРИЗНАЧЕННЯ

Автоматичний вимикач ВА63 реалізує:

• Захист ланцюгів від перевантажень і коротких замикань

2.2. Структура умовного позначення типу автоматичного вимикача ВА 63 1РххА ЗВА 63 - позначення типу.

1Р - кількість полюсів.

ХХА - номінальний струм, А, гдехх- числове значення. С - крива відключення С.

При замовленні слід використовувати п'ятизначний цифровий код (референс) автоматичного вимикача, однозначно ідентифікує його в будь-якому каталозі продукції Schneider Electric.

Однополюсний автоматичний вимикач серії «Домовой» на номінальний струм 16А, має криву відключення - С, має референс 11203.

Приклад запису позначення однополюсного автоматичного вимикача гами «Домовой» на номінальний струм 16 А, який має криву відключення - С, для запису в проектній документації та документації інших виробів:

«Автоматичний вимикач - ВА63 1П 16A C 4,5 кА (11203)»

2.3. Умови експлуатації

Автоматичні вимикачі серії «Домовой» призначені для роботи в помірному, холодному, жаркому і тропічному кліматі (категорія розміщення 3; відносна вологість - 95% при 55ºС). Робочий діапазон температур при експлуатації від -25 ºС до +40 ºС.

При транспортуванні і зберіганні:

- номер найнижчого -40 ºС,

- найбільше значення 60 ºС.

Висота установки над рівнем моря не більше 1000 м.

Допускається будь-яке робоче положення в просторі без обмеження допустимих відхилень. При кріпленні на вертикальній площині в вертикальному положенні необхідно розташовувати вимикач таким чином, щоб включення його вироблялося шляхом перекладу рукоятки вгору, а відключення - вниз відповідно до ГОСТ 21991. При кріпленні на вертикальній площині в горизонтальному положенні:

щоб включення його вироблялося шляхом перекладу рукоятки вліво, а відключення - вправо.

3. ТЕХНІЧНІ ДАНІ

3.1. Характеристики

• Автоматичні вимикачі типу ВА63 відповідає вимогам ГОСТ Р 50345-99 (МЕК 60898-95).

• Номінальна напруга (Un): 1 полюс і 1 полюс + нейтраль: 230 В змінного струму

3 полюси: 400 В змінного струму

• Номінальна частота 50Гц
• Вид установки: У металеві або пластикові корпуси щитів на рейку ДІН
• Число полюсів і струмових шляхів 1P, 1P + N, 3P
• Номінальний струм (In) 6, 10, 16, 20, 25, 32, 40, 50, 63А
• Номінальна найбільша комутаційна здатність (Icn) 4500 А
• Координація ізоляції, включаючи повітряні зазори і відстані витоку - 400В
• Тип кривої відключення ВА63 - С
• Ступінь захисту - IP20

5. РОЗМІЩЕННЯ І МОНТАЖ

5.1.Монтаж і підключення автоматичного вимикача повинні здійснюватися кваліфікованим електротехнічним персоналом.

5.2.Автоматичні вимикачі призначені для установки в розподільних щитах. Установка автоматичного вимикача в щитку (корпусі) проводиться на стандартну ДІН-рейку шириною 35 мм.

Приклади застосування відповідно до модифікацією вимикача см. В п. 5.4.

5.3. Вказівки щодо застосування

Автоматичні вимикачі призначені для установки в розподільних і групових щитах, що мають ступінь захисту не нижче IP30 і розташованих в приміщеннях з нормальними умовами навколишнього середовища.

В приміщеннях з підвищеною небезпекою встановлення автоматичних вимикачів повинна передбачатися в пилевлагонепроніцаемих щитах класу захисту не нижче IP54.

5.4. ПРИКЛАД застосування автоматичного вимикача типу ВА63 в квартирному груповому розподільчому щитку відповідно до ГОСТ Р 51628-2000.

6. ПОРЯДОК ВСТАНОВЛЕННЯ ТА ПІДГОТОВКИ ДО РОБОТИ

6.1.Перед установкою автоматичного вимикача необхідно:

-Перевірити справність апарату і відповідність його типу і характеристик необхідним;

-Перевірити відповідність напруги головного ланцюга і номінальної напруги вимикача;

6.2.Встановивши вимикач на призначене йому місце (на ДІН-рейку), необхідно переконатися в надійності закріплення.

6.3.Провідник повинен бути зачищений на довжину 10 мм.

6.4.Провести під'єднання провідників. Приєднання має бути виконано з моментом затяжки не менше 2 Нм. Переконатися в надійності закріплення провідників в затиску.

6.5.Не допускається експлуатація автоматичного вимикача при пошкодженні його корпусу та ізоляції приєднаних провідників.

6.6.Після установки і приєднання вимикача провести випробування вимикача без навантаження триразовим виконанням циклу «включено - відключено». Переконатися, відповідно положення «вкл» і «викл» зазначеному в п. 2.3.

7. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

7.1.При технічному обслуговуванні автоматичних вимикачів необхідно дотримуватися «Правила техніки безпеки і технічної експлуатації електроустановок споживачів».

7.2.У разі виявлення пошкодження корпусу забороняється подальша експлуатація вимикача.

8. ПРАВИЛА ЗБЕРІГАННЯ ТА ТРАНСПОРТУВАННЯ

8.1.Транспортування вимикачів повинна здійснюватися закритим транспортом в транспортній тарі, що забезпечує збереження вантажу.

Кидати і кантувати ящики з вимикачами категорично забороняється.

8.2.Зберігання автоматичних вимикачів повинне проводитися в упаковці виробника в закритих приміщеннях при температурі навколишнього повітря не нижче -40 ºС, відносної вологості не більше 80% при відсутності кислотних і інших парів, шкідливо діючих на матеріали автоматичних вимикачів.
