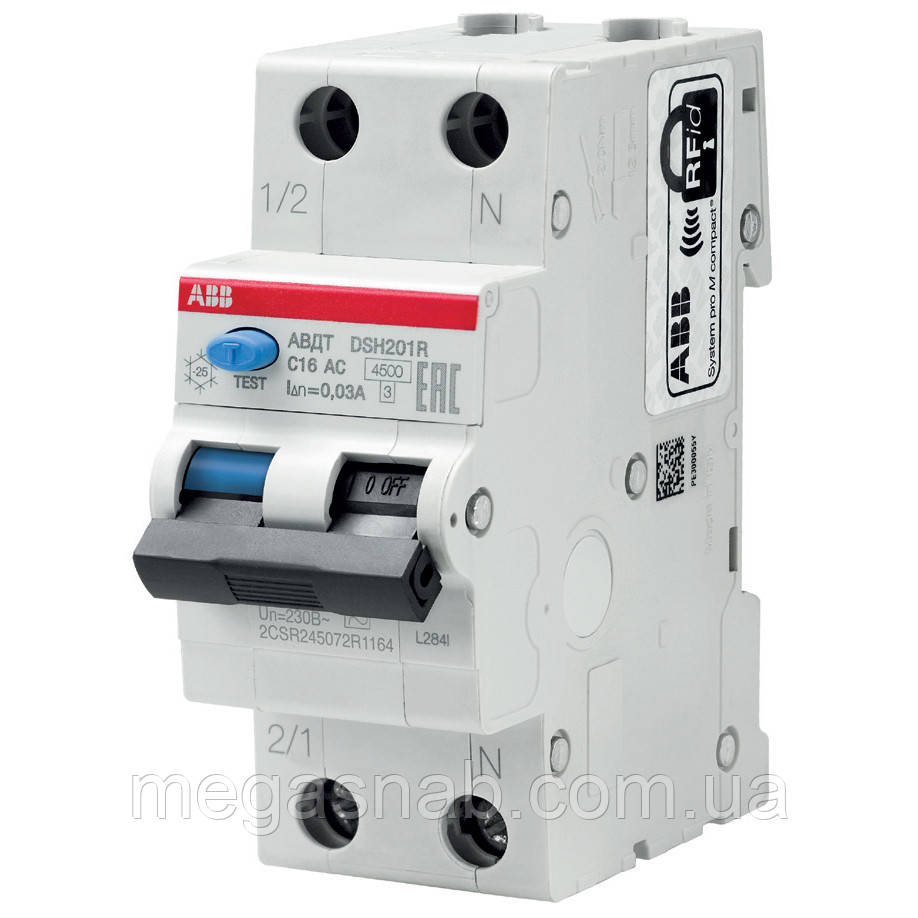

Диф. автомат DSH201-AC-C16/0,03 2р 16А АВВ

Кількість полюсів: 1P + N
Кількість модулів: 2
Номінальна робоча напруга (Ue): 230 В змінного струму
Номінальна частота: 50 Гц
Номінальний струм (In) : 6A, 10A, 16A, 20A, 25A, 32A, 40A
Характеристики спрацювання: C, B
Номінальна відключає здатність в соотв. згідно IEC/EN 61009-1 (Icn): 6 кА
Номінальна відключає здатність в соотв. згідно IEC/EN 60947-2 (Icu): 10 кА
Розміри (ВxГxШ) [мм]: 85x69x35
Електричний ресурс: 10000 операцій.
Механічний ресурс: 20000 операцій.
ступінь захисту:
У корпусі з кришкою: IP40.
Клеми: IP20

Автоматичний вимикач диференціального струму DSH201 призначений для захисту однофазних кіл кінцевих споживачів від струмів перевантаження, короткого замикання і для захисту від дій витоку струмів на землю.

Виготовлений відповідно до стандартів IEC/EN 61009-1; IEC/EN 61009-2-1
- Тип: Автоматичний вимикач диференціального струму DSH201 C16 AC30
- Номінальний струм: 16 А
- Чутливість: 30 mA
- Тип: AC
- Характеристика: C
- Кількість полюсів: 1P + N
- Розміри: 85х35 мм

Загальний опис автоматичного вимикача диференціального струму DSH201 (Abb)

Автомати забезпечують захист людини при непрямому дотику до струмопровідних частин електричного обладнання та додатковий захист при прямому дотику. Витік струму визначається по синьому індикатору на автоматі, який не може бути активований в ручному режимі. Застосовується в житлових приміщеннях і комерційних об'єктах.

Монтаж приладу здійснюється на DIN-рейку, при цьому температура навколишнього середовища може досягати від -25С ° до + 55С °.

Ступінь захисту в УЗО становить IP4 в корпусі, що оберігає від бризок в будь-якому напрямку, тобто від спеціального суцільного кроплення. І IP2 в важелі - від вертикальних крапель під кутом 15 ° від робочого положення.

Підключення до пристрою

Обтискові клемні термінали для проводів перетином до 25 мм.
Введення харчування зверху або знизу.

Маркування

Основна технічна інформація і код продукту нанесені на фрональной стороні, видимі також, коли пристрій встановлено в розподільній панелі.
Сніжинка відображає допустиму температура навколишнього середовища - 25 ° C.

RFID мітка

На бічній грані:

• випрессованного напис Made in Italy.
• мітка Rfid, яка містить унікальний номер, присвоєний АББ для ідентифікації відповідно до ISO/IEC FCD 15693-3.
• Зусилля затягування і довжина сниться ізоляції з прводіт (2.0Nm, 25mm).

інформація на корпусі

Додаткова інформація, включаючи схему підключення і EAN код, нанесені на бічну грань пристрою.

Індикатор спрацьовування

спрацювання АВДТ по току витоку Сигнал про випало дением синього прапорця, який не може бути активований в ручному режимі.

Переваги:

• Захищає від витоків змінного синусоїдального струму.
• Витримує максимальні кліматичні зміни і температури від -25С ° до + 55С °.
• Корпус виготовлений з I-II категоріями ізоляції.
• Основна технічна характеристика про продукт надрукована на лицьовій стороні приладу.

Технічні характеристики

• Тип (чутливість до форми струму витоку): AC
• Кількість полюсів: 1P + N
• Номінальний струм , In: 6 А? In? 40 А
• Номінальний чутливість, I? N: 0.03 А
• Номінальна напруга, Ue: 230 В AC
• Напруга ізоляції, Ui: 500 В AC
• Категорія перенапруги: III
• Робоча напруга тестирующей ланцюга, Ut: 170 - 254 В
• Номінальна відключає здатність по IEC/EN 61009-1, Icn: 6000 А
• Номінальна відключає здатність по IEC/EN 60947-2 (только відносно тесту на коротке замикання), Ics: 6 кА
• Номінальна відключає здатність по струму витоку по EN/IEC 61009-1, I? m: 3000 А
• Номінальний витримується імпульсна напруга (1.2/50), Uimp: 4 кВ
• напруга випробування ізоляції: 2.5 кВ (50/60 Гц, 1 хв)
• Характеристики термомагнитного расцепителя: (C) 5 In? In? 10 In
• Клас обмеження енергії по EN 61009-1: 3

Механічні характеристики

Корпус: категорія ізоляції І - ІІ, RAL 7035
Важіль: категорія ізоляції ІІ, RAL 9005, пломбування в стані ON-OFF
Індикація спрацьовування по струму витоку: синій індикатор на важелі
Електричний ресурс: 10000 оп.
Механічний ресурс: 20000 оп.
Ступінь захисту за EN 60529: корпус: IP4X, важіль: IP2X
Навколишнє температура (при середньодобовій? +35 ° C): -25 ... + 55
температура зберігання: -40 ... +70

Монтаж

клемних термінал: обтискні клеми
Перетин клем зверху/знизу для кабелів: 25/25 мм?
Крутить момент затягування зверху/знизу: 2 Нм
Монтаж: на рейку DIN за EN 60715 (35 мм)

Розміри і вага

Розміри (В x Г x Ш): 85 x 69 x 35 мм
Вага: 182 г.
