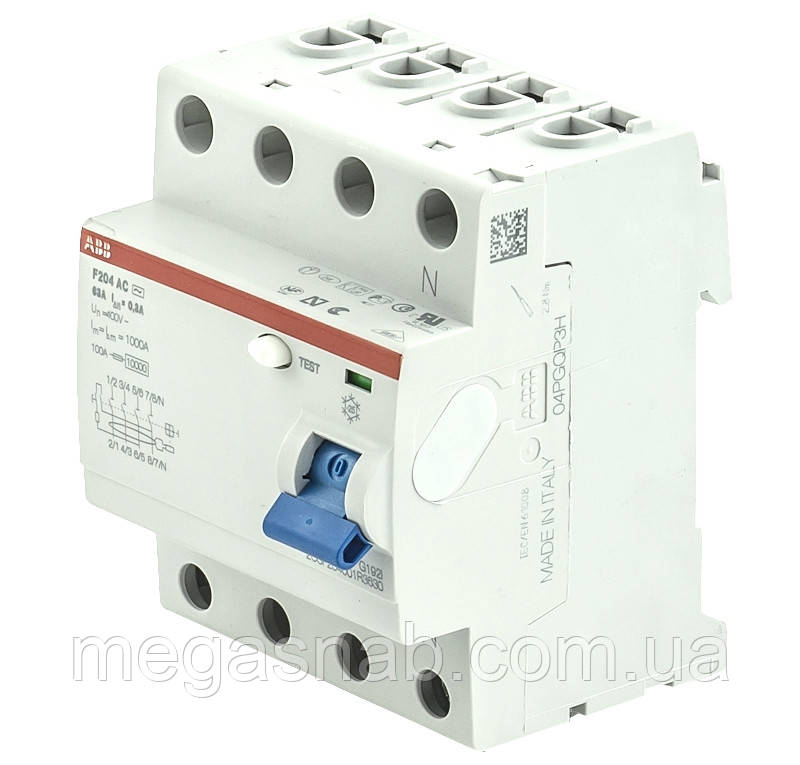

Пристрій захисного відключення (УЗО) ABB 300mA 4-х полюсне AC-63А/0,3 FH204 2CSF204003R3630

Виробник: ABB
Тип: FH204
Номінальна напруга ізоляції, В: 500
Номінальна робоча напруга, В: 230/400
Номінальна частота, Гц: 50/60
Номінальний струм, А: 63
Номінальна відключає здатність, кА: 10
Диференціальний ток (до УЗО і диференціалу), Ма 300
Тип УЗО: AC
Кількість полюсів: 4
Електрична зносостійкість, циклів: 10000
Механічна зносостійкість, циклів: 20000
Ступінь захисту: IP20
Категорія забруднення середовища: 2
Перетин затискачів, мм2: 25
Момент затяжки затискачів: 2,8
Робоча температура, ° C: -25 ... + 55
температура зберігання, ° C: -40 ... + 70

диференціальне реле (УЗО) АВВ FN204 ( 2CSF204003R3630 )

Пристрій захисного відключення - диференціальне реле є ефективним обладнанням захисту людини від ураження електричним струмом. Така небезпека виникає в будь-який момент - при аварії в електричній мережі, коли якимось чином її елементи позбавляються захисної ізоляції. Другий випадок - при необережному дотику до струмоведучих елементів електрообладнання.

Діффа. реле значно відрізняється від подібних пристроїв цієї категорії. Його конструкція дозволяє спрацьовувати тільки при виникненні струмів витоку, але ніяк не при перевантаженні або короткому замиканні. Зважаючи на це рекомендується встановлювати це УЗО в парі з диференціальним автоматом відключення.

Основна мета і перевага дифф. реле АВВ - більш низька ціна. Це дозволяє встановлювати кілька УЗО з одним діфф.автоматом. Так само успішно така схема УЗО - діфф.автомат дозволяє заощадити на середніх і великих об'єктах за рахунок заміни диференціальних автоматичних вимикачів. (Останні об'єднують в собі УЗО і автоматичний вимикач).

Суть роботи УЗО - фіксація струму витоку і відключення мережі. Принцип роботи продемонструємо на прикладі двополюсного реле, призначеного для роботи в однофазної мережі. Струм протікає через магнітну котушку, через другу підключений «нуль». Виникаючі електромагнітні поля на котушках «взаимоуничтожаются» один одного. При виникненні струму дисбалансу (ініціюється струмом витоку) спрацьовує третя котушка з реле відключення живлення.

Основні електричні характеристики діфф.реле

• 4 полюса;
• номінальну напругу 250 В;
• номінальний струм 63 А;
• номінальна частота мережі 50/60 Гц;
• номінальний відключає диференційний струм 30 мА;
• захист від змінного синусоїдального струму витоку АС.
