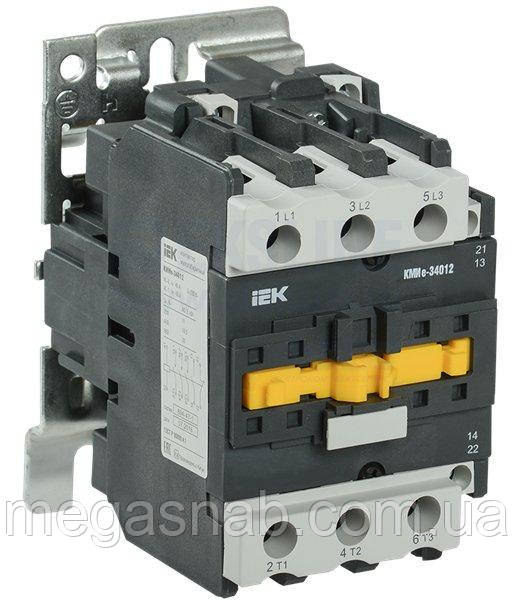

Контактор КМІ-34012 40А 110В/АС3 1НО1НЗ ІЕК

Контактор КМІ-34012 40А 110В / АС3 1НО1НЗ ІЕК

Компактні контактори змінного струму загальнопромислового застосування КМІ на струм навантаження від 9 до 95 А призначені для пуску, зупинки і реверсування асинхронних електродвигунів з короткозамкненим ротором на напругу до 660 В (категорія застосування АС-3), а також для дистанційного управління ланцюгами освітлення, нагрівальними ланцюгами і різними малоіндуктівнимі навантаженнями (категорія застосування АС-1). Всі виконання на струм навантаження до 40 А мають одну групу замикаючих або спорогенезів додаткових контактів. Виконання на струм навантаження понад 40 А - дві групи (що замикає й розмикає).

Управління вентиляторами, насосами, тепловими завісами, печами, кран-балками, станками, освітленням, в системах автоматичного введення резерву (АВР). За своїм конструктивним і технічним характеристикам контактори малогабаритні серії КМІ відповідають вимогам міжнародних і російських стандартів ГОСТ Р 50030.4.1-2002 (МЕК 60947-4-1-2000).

Додаткові технічні характеристики

Номінальна напруга живлення ланцюга управ Us AC 50 Гц: 110 В
Номінальна робочий струм Ie 400 В: 40 А
Тип підключення допоміжних ланцюгів: Гвинтове з'єднання
Кількість допоміжних норм замкнутих- НЗ конт: 1
Кількість допоміжних норм розімкнутих-НО конт: 1
Номінальна раб напруга змінного струму Ue: 230; 400; 660 В
Номінальна напруга ізоляції Ui: 660 В
Номінальна імпульсна напруга: 6 кВ
Умовний тепловий струм Ith при АС-1: 60 А
Номінальна потужність при AC-3 230 В : 11.0 кВт
Номінальна потужність при AC-3 400 В: 18.5 кВт
Номінальна потужність при AC-3 660 В: 30.0 кВт
Макс короткочасне навантаження: 720 А
Умовний струм короткого замикання Inc: 3000 А
Захист від надструмів - предохр gG: 50 А
Потужність розсіювання при Ie АС-3: 2,4 Вт
Потужність розсіювання при Ie АС-1: 5,4 Вт
Момент затяжки: 2,5 Нм
Діапазони напруга управління при срабатив Uc: 0,8 ... 1,1
Гнучкий кабель без наконечника: 6 ... 16 мм ²
діапазони напруга управління при відпуску Uc: 0,3 ... 0,6
Час спрацювання при замиканні: 20 ... 26 мс
Жорсткий кабель без наконечника: 10 ... 25 мм ²
час спрацювання при розмиканні: 8 ... 12 мс
Коммутаційне ізносоуст при АС-1: 1,3 млн циклів
Коммутаційне ізносоуст при АС-3: 1,0 млн циклів
Коммутаційне ізносоуст при АС-4: 0,12 млн циклів
Хутро зносостійкість: 10.0 млн кому циклів
Кількість додаткових контактів: 2
Ступінь захисту - IP: IP20
Тип монтажу: Монтажна панель / плата
Кліматичне виконання: УХЛ4
Температура експлуатації: -25 ... + 50 ° C
Ширина: 75.0 мм
Висота: 128.0 мм
Вага: ≤ 1,4 кг
Доп конт - Номінальна напруга Un AC: ≤ 660 В
Доп конт - Номінальна напруга Un DC: ≤ 440 В
Доп конт - Номінальна напруга ізоляції Ui: 660 В
Доп конт - Струм термічної стійкості In: 10 А
Доп конт - Мінімальна вкл здатність Umin: 24 В
Доп конт - Мінімальна вкл здатність Imin: 10 мА
Доп конт - Захист від надструмів - предохр gG: 10 А
доп конт - Макс короткочасне навантаження: 100 А
доп конт - Опір ізоляції: & gt; 10 мОм
Тип напруги управління: Змінний (AC)
Кількість полюсів: 3
Доп конт - Перетин приєднуються провідників: 1 ... 4 мм ²
Доп конт - Момент затягування: 1.2 нм
