- Код: 114495

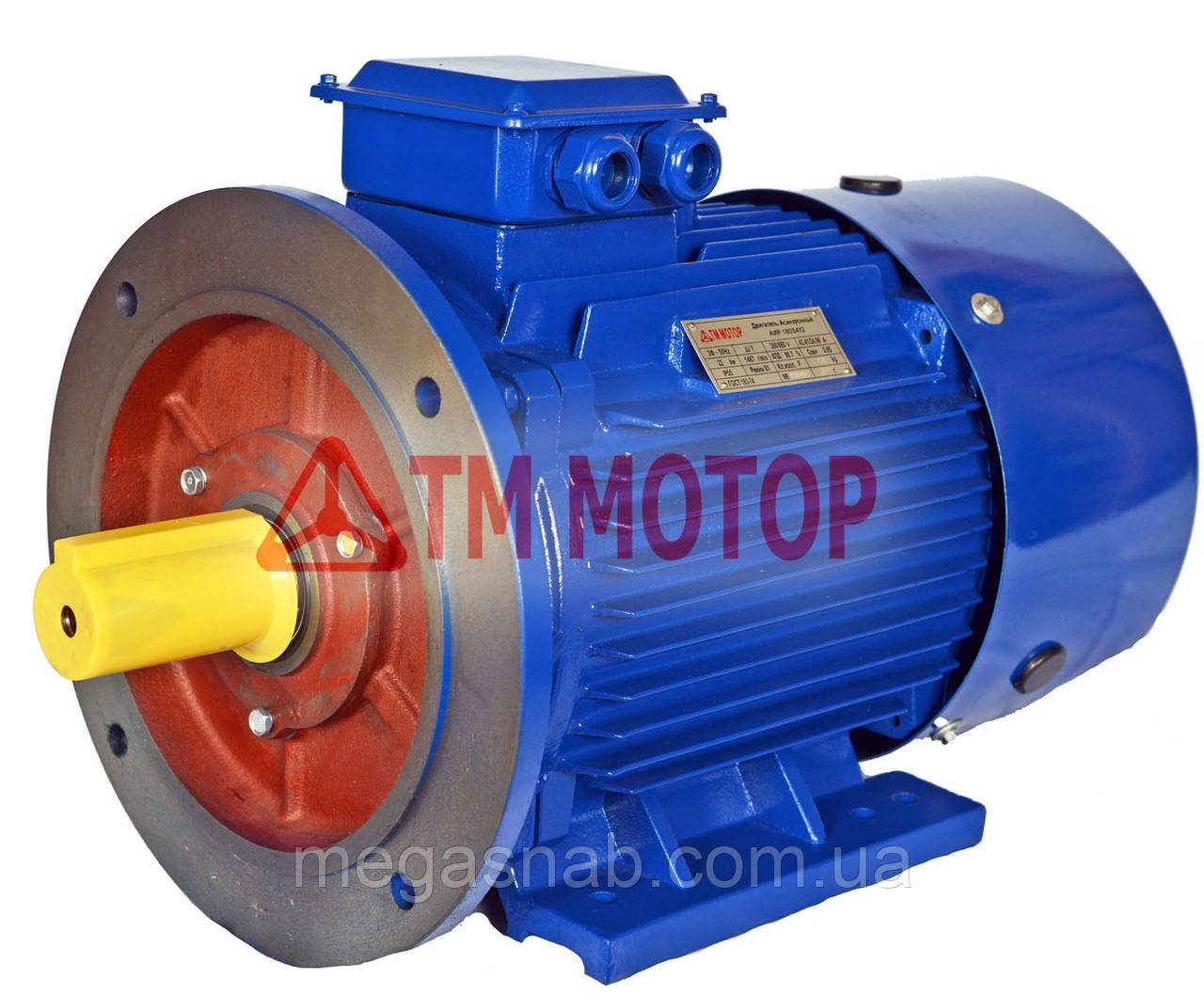

Електродвигун АИР 180 S4, 22кВт 1500 об/хв. IM2081 л/фланець
27 428,70 ₴
Показати оптові ціни- +380 (66) 122-41-03
- +380 (98) 535-98-78
- +380 (97) 406-12-12
- +380 (66) 122-41-03
- +380 (98) 535-98-78
- +380 (97) 406-12-12
- простота конструкції
- простота пуску і легкість його автоматизації
- здебільшого постійна швидкість при різних навантаженнях
- ККД до 75% за рахунок високої точності виготовлення
- низький рівень шуму (до 55 дБ) завдяки застосуванню підшипників високої точності
- ступінь захисту IP54 електродвигуна від води і пилу
- висока експлуатаційна надійність електродвигуна
Розшифровка умовного позначення АІР 180S4 (IМ 2081):
Якщо ви хочете купити електродвигун 22 кВт 1500 об хв ознайомтеся з маркуванням електромотора АІР 180S4 :
- АІР - марка електродвигуна (А - асинхронний, І - стандарт «Інтерелектро»);
- 180 - висота осі обертання (відповідно до ГОСТ 13627 існує цілий ряд висот осі обертання);
- S - довжина сердечника (при однаковій висоті осі обертання довжина сердечника позначається по зростанню: A, B, C і т.д.).;
- 4 - кількість полюсів (або частота обертання);
- У2 - кліматичне виконання електродвигуна «помірний клімат».
Особливості АІР 180 S4
Двигун АІР180 S4 відрізняється вдалою конструкцією має короткозамкнений ротор, на базі якої виробляються більшість електроприводів. Потужність даного електромотора 22 кВт , частота обертів 1500 об хв , а висота осі обертання (габарит) мотора АІР 180 S4 - 180 мм . Ви можете купити двигун АІР 180S4 основного виконання, який застосовується для роботи в мережі змінного струму з частотою в 50 Гц. Номінальні напруги для електродвигуна АІР 180S4 в залежності від діапазону потужностей будуть наступними:
- 220, 380 В (0,06-22 кВт);
- 220, 380, 660 В (0,55-22 кВт);
- 220/380, 380/660 (15-100 кВт).
Варіанти кріплення АІР 180 S4:
ІМ1081 - стандартне виконання, двигун АІР 180S4 з лапами.
ІМ2081 - комбінований варіант, електромотор АІР 180 S4 з лапами і фланцем.
ІМ3081 - електродвигун АІР 180S4 на чистому фланці.
Завдяки цим основним кріпленням електромотора АІР180S4 пристрій вважається універсальним, і використовується в різних областях.
| Установчі та приєднувальні розміри | ||
| Висота осі обертання | h, мм | 180 |
| Діаметр вала | d1, мм | 55 |
| Довжина валу | L1, мм | 110 |
| Відстань між кріпильними отворами на лапі | L10, мм | 203 |
| Відстань між кріпильними отворами між лапами | b10, мм | 279 |
| Міжосьова відстань між кріпленнями на фланці | d20, мм | 350 |
| Розмір замку на фланці | d25, мм | 300 |
| Висота шпонки | h1, мм | 10 |
| Ширина шпонки | b1, мм | 15 |
Потужність: 22 кВт
Частота обертання ротора: 1500 об / хв
Напруга мережі: 380В (380/660)
Номінальний струм: 44,4 А
Частота мережі: 50 Гц
Число полюсів: 4
Ступінь захисту: IP55
Ізоляція класу нагрівостійкості: F (155 ° C)
Кліматичне виконання: У2
Режим роботи: S1 (тривалий )
Спосіб монтажу: IM 2081 (лапа + фланець)
Маса: 177 кг
