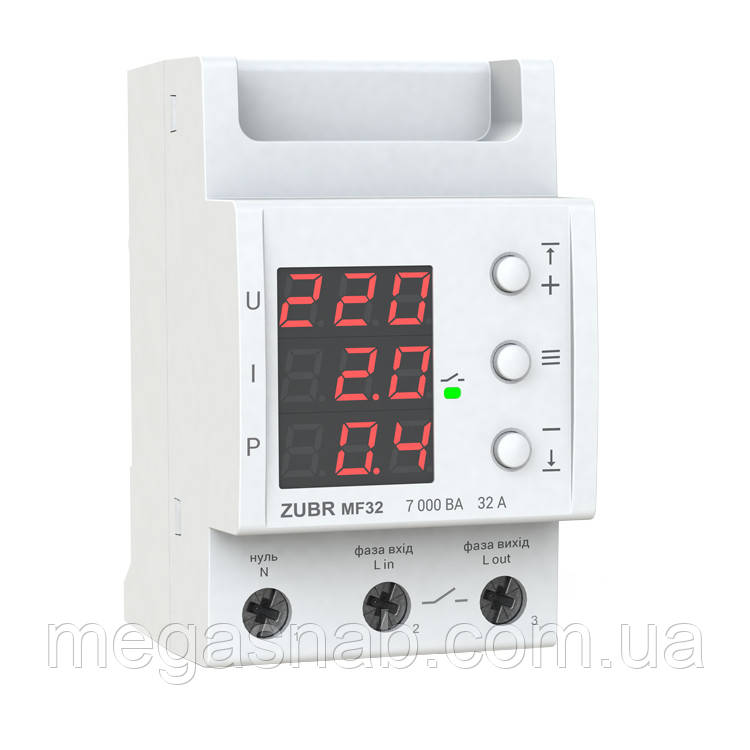

Багатофункціональний реле ZUBR MF 32, 32 А (max 40 А), 7000 ВА з термозахистом

Многофункціональне реле ZUBR MF призначене для захисту однофазної електромережі від неприпустимих відхилень напруги, а також перевищення споживання струму та активної потужності. З його допомогою ви можете обмежувати споживану активну потужність підключеного обладнання. Реле діє за принципом відсікача: при перевищенні встановлених значень — відключає навантаження.

Затримка увімкнення навантаження

Реле відновить подачу навантаження через встановлений час після закінчення аварійної ситуації та стабілізації напруги в мережі. Ви можете налаштувати час затримки подачі навантаження від 3 до 600 с. Для чутливого до частих включень/вимкнень живлення обладнання (холодильники, кондиціонери та ін.) ми рекомендуємо встановлювати значення затримки на 120-180 с.

Ви можете налаштувати затримку вимикання навантаження при безпечному перевищення споживання струму та активної потужності. Діапазон часу затримки становить від 0 до 240 с.

Подача напруги відбудеться після закінчення часу затримки (спрацює зелений індикатор).

Точність вимірювання напруги та струму

Реле забезпечує високий рівень точності вимірювання рівня напруги, струму та активної потужності завдяки використанню алгоритму True RMS. Але ви можете скоригувати відображення цих параметрів відповідно до вашого контрольного пристрою. Також реле оснащено термодатчиком, який захищає від перегріву.

Просте управління

Управління багатофункціональним реле здійснюється лише трьома кнопками. Для встановлення верхньої та нижньої межі допустимої напруги використовується відповідно верхня та нижня кнопки. Середня кнопка відкриває меню, де можна настроювати максимальний струм і споживану потужність. У меню встановлюється час затримки увімкнення напруги, а також час відключення подачі навантаження при перевищенні допустимих значень струму та потужності.

Реле зберігає критичні значення напруги, струму та активної потужності в енергонезалежній пам'яті.

Зручний монтаж

Багатофункціональне реле встановлюється в розподільчий щиток на стандартну DIN-рейку. Ширина пристрою становить всього 53 мм.

Перед початком монтажу та використання багатофункціонального реле, будь ласка, ознайомтеся до кінця з даним документом. Це допоможе уникнути можливої небезпеки, помилок і непорозумінь. Багатофункціональне реле MF призначене для захисту однофазного електрообладнання від відхилення за напругою, струмом або потужністю від заданих меж. За допомогою багатофункціонального реле можна обмежувати споживану активну потужність віддаленого обладнання.

Увага! Реле вимірює лише активну потужність. Повна потужність складається з активної та реактивної потужностей і її можна розрахувати помноживши напругу та струм.
