Клещи для обжима изолированных и неизолированных контактов Intertool 0.5-6.0мм HT-7056

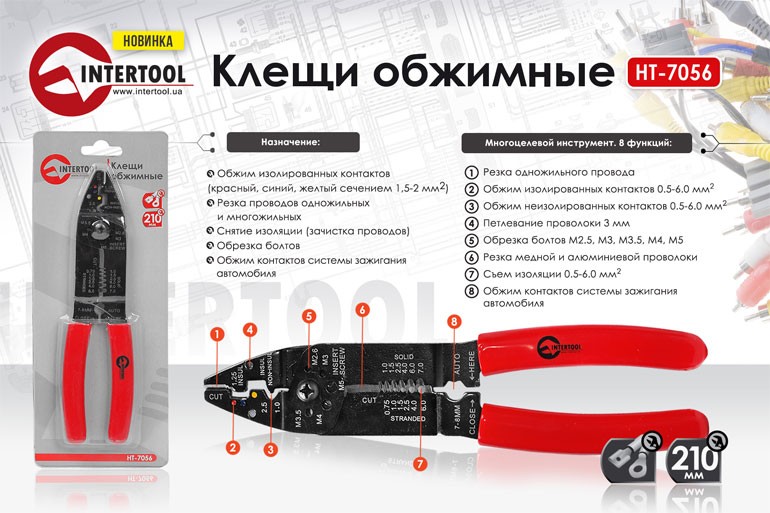

В презентации ниже указаны все типы контактов и разъемов, а также размеры, с которыми можно работать, имея в своем арсенале инструментов обжимные клещи INTERTOOL HT-7056.

В презентации ниже указаны все типы контактов и разъемов, а также размеры, с которыми можно работать, имея в своем арсенале инструменты обжимные клещи INTERTOOL HT-7056.

Рекомендации по опрессовке силовых неизолированных гильз и наконечников
Подготовка кабеля

Изолированные наконечники допускается опрессовываться только на многожильных медных проводах. Для монтажа одножильных проводов следует использовать неизолированные наконечники и специальные матрицы для опрессовки.
Изоляция из проволоки снимается без повреждения проводника, на длину определяемую размерами наконечника.

Выбор и подготовка наконечника
Необходимо правильно подобрать размер наконечника: наружный диаметр подготовленной жилы должен максимально соответствовать внутреннему диаметру наконечника.
Материал наконечника должен соответствовать материалу жилы: алюминиево-медные наконечники используются для вывода алюминиевого кабеля на медную шину; Алюминиево-медные гильзы служат для соединения алюминиевых и медных кабелей.
Диаметр крепежного отверстия под винт и ширина лопатки определяются геометрией клеммы вводного устройства.
Для длительной защиты от коррозии (особенно в условиях влажного климата) следует использовать луженые медные наконечники.
Перед началом монтажа внутренняя поверхность хвостовика алюминиевых наконечников должна быть зачищена от оксидных пленок и обезжирена.

Расположение наконечника на кабеле
Конец кабеля должен заходить в наконечник до упора.
Чтобы избежать перегибов и скручивания кабеля, наконечник следует правильно ориентировать относительно контактных клемм вводного устройства.
Размер наконечника должен соответствовать сечению провода.
При наличии вибрации использование вилочных наконечников не допускается.

Выбор инструмента и матрицы для опрессовки
Перед началом монтажа подробно ознакомьтесь с инструкцией по эксплуатации инструмента.
Для работы с многожильными проводниками рекомендуется использовать периметрические гексагональные матрицы.
Размер матрицы должен соответствовать размеру выбранного наконечника.
При электромонтажных работах на находящихся под напряжением линиях необходимо использовать только специальный инструмент с изоляцией.

Опрессовка наконечника
При монтаже наконечников и соединительных гильз соблюдайте количество опрессовок и их последовательность.
При гексагональном обжиме опрессовки необходимо производить до полного смыкания матриц.
В случае, если соединение опрессовано недостаточно, рекомендуется повторная опрессовка по следу первой, матрицей на размер меньше.

Обработка наконечника после опрессовки
Если на опрессованном изделии в местах смыкания матриц образовался незначительный облой (допустимый), удалите его с помощью зачистного инструмента.
После опрессовки наконечников, для герметизации соединения и антикоррозионной защиты, посадите термоусадочную трубку на место соединения хвостовика наконечника с кабельной жилой. После усадки трубка должна перекрывать хвостовую часть наконечника и заходить на изоляцию жилы. Рекомендуется применение трубок с клеевым слоем.
Качественное соединение и оконечность силовых кабелей требует использования комплектных термоусадочных муфт, наконечники и соединительные гильзы в которых представляют только один из структурных элементов.

Тип: обжимные
Длина: 210 мм
Материал рукоятки: пластик
Вес: 0,260 кг
Объем: 0,000653 куб.м
